Снятие
Внимание! Для облегчения последующей установки электропроводов и водяных шлангов обвяжите их концы шпагатом. Шнур в последующем остается на снятой крышке. При установке с помощью шнура можно легко протянуть обратно электропровода и водяные шланги.
Отсоедините провод массы (-) от аккумуляторной батареи.
Внимание! В результате стираются данные в электронных запоминающих устройствах, например, в устройстве запоминания неисправностей двигателя или код радиоприемника. Необходимо внимательно прочесть раздел "Снятие и установка аккумуляторной батареи", прежде чем ее отсоединять.
Снимите обшивку крыши салона.
Снимите покрытие багажника.
Откиньте вперед заднее сиденье.
Снимите левый упор багажной полки.
Оттяните часть левой обшивки багажника.
Turnier:
Снимите сзади слева кожух фонаря заднего хода.
Снимите левую обшивку багажника.
Разъедините многоконтактный штекер на корпусе фонаря заднего хода.
Снимите обшивку крышки багажника.
Разъедините на левой стенке многоконтактный штекер крышки багажника и отсоедините пучок проводов от зажимов.
Снимите резиновый чехол с С-стойки для обеспечения доступа к нижней стороне резиновой насадки пучка проводов.

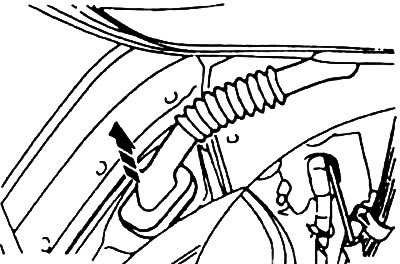

Стяните резиновую насадку слева на крышке грузового отсека. Для этого удалите четыре прижима на нижней стороне и стяните держатель резиновой насадки.
Статья перепечатана с ресурса AutoInstruction.ru
Внимание! Аккуратно обращайтесь с резиновой насадкой, так как при ее повреждении необходимо заменять жгут проводов.
Стяните шланг с форсунки стеклоомывателя.
Стяните резиновую насадку на правой стороне крышки. Для этого снимите оба держателя на нижней стороне. Вытяните шланг стеклоомывателя.
Подоприте крышку грузового отсека.

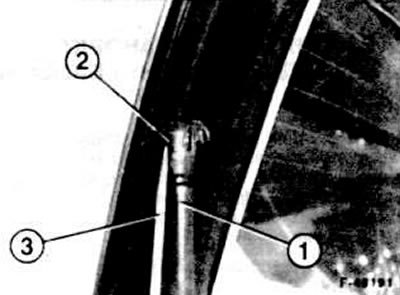

Стяните газовый амортизатор -1- с шаровой головки на крышке грузового отсека. Для этого немного оттяните отверткой -3- пружинный стопор -2- газового амортизатора.
Пометьте положение шарниров крышки багажника, очертив фломастером крепление шарниров.
Выверните четыре гайки крепления и снимите с помощником крышку грузового отсека.
Установка
Поправьте положение шарниров на крышке грузового отсека и закрепите их с моментом 25 Нм.
Наденьте упор газового амортизатора на шаровую головку.
Втяните с помощью протянутого шнура водяной шланг и электропровод.
Присоедините водяной шланг к форсунке стеклоомывателя.
Соедините многоконтактный штекер.
Установите чехол и насадку шланга на крышку багажника.
Закройте крышку грузового отсека без замка и проверьте ее расположение. При необходимости ослабьте гайки крепления и поправьте положение крышки таким образом, чтобы воздушные зазоры между крышкой грузового отсека и кузовом были параллельными и имели одинаковую величину. Затяните гайки крепления.
Установите обшивку крышки грузового отсека.
Установите левую обшивку багажника.
Установите левый упор багажной полки.
Установите покрытие багажника.
Turnier:
Соедините многоконтактный штекер на корпусе фонаря заднего хода.
Установите кожух фонаря заднего хода.
Установите левую обшивку багажника.
Присоедините к клемме аккумулятора провод массы (-). Установите время на часах. Задайте противоугонный код радио.
