Уплотнение левой полуоси — снятие и установка

0

Специальный инструмент

	Съемник для полуоси ведущего моста 204-226 (16-092)
	Переходник для 204-226 204-226-01 (16-092-01)
	Молоток с подвижным бойком 205-047 (15-011)
	Переходник для 205-342 205-342-02 (15-110-02)
	Съемник шарового шарнира 211-020 (13-006)
	Съемник масляного уплотнения полуоси 308-208 (16-074)

Снятие

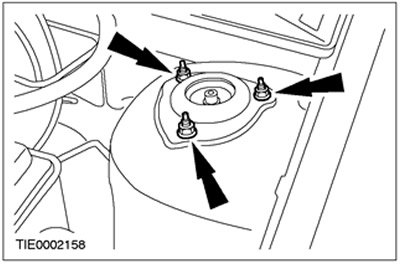

1. Отпустите гайки крепления верхней опоры стойки в сборе с пружиной на четыре оборота.



2. Снимите колесо в сборе с шиной. За дополнительной информацией обратитесь к Разделу 204-04.

3. Внимание: Оставьте гайку крепления наконечника рулевой тяги на месте, чтобы предохранить шпильку шарового шарнира от повреждения.

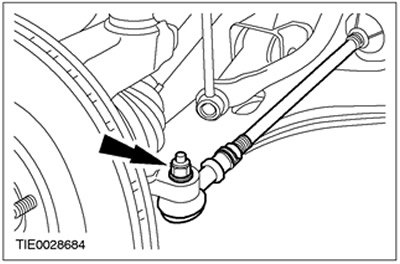

Отпустите гайку крепления наконечника рулевой тяги.




4. Внимание: Для предотвращения повреждения уплотнения шарового шарнира закройте его мягкой тканью.

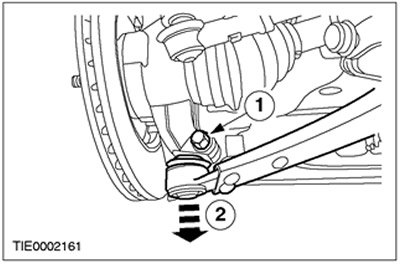

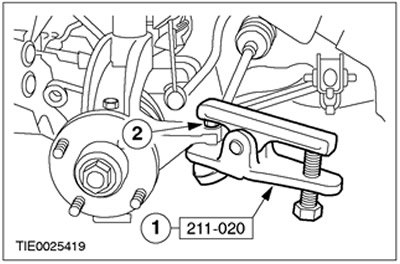

Используй специальный инструмент, отсоедините наконечник рулевой тяги от кулака колеса (тормозной диск показан снятым для ясности).

• 1. Отпустите наконечник рулевой тяги.
• 2. Выверните гайку крепления наконечника рулевой тяги и отбракуйте ее.

5. Внимание: Для предотвращения повреждения уплотнения шарового шарнира закройте его мягкой тканью.

Отсоедините шаровой шарнир нижнего рычага от кулака колеса.

• 1. Выверните гайку и болт.
• 2. Отсоедините шаровой шарнир от кулака колеса.
• Снимите теплозащитный экран.

6. Внимание: Подоприте полуось. Утечка масла. Наружный шарнир - на угол, превышающий 45 градусов.

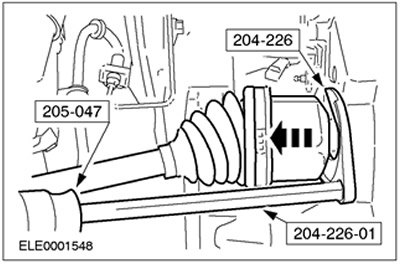

Используя специальные инструменты, отсоедините полуось от коробки передач в блоке с ведущим мостом и закрепите ее в стороне.

• Отбракуйте пружинное кольцо.
• Дайте маслу возможность стечь в подходящую емкость.

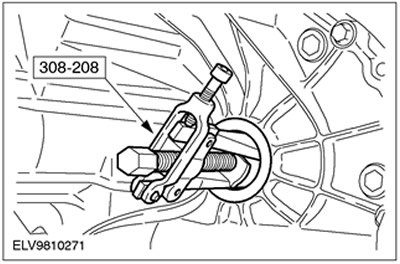

7. Используя специальные инструменты, снимите масляное уплотнение полуоси.

Установка

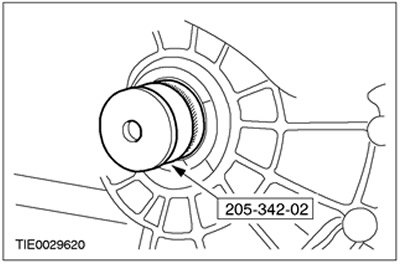

1. Используя специальные инструменты, установите масляное уплотнение полуоси.



2. Внимание: Подоприте полуось. Утечка масла. Наружный шарнир - на угол, превышающий 45 градусов.


Внимание: Не повреждайте масляное уплотнение полуоси.

Внимание: Удостоверьтесь в правильности установки пружинного кольца.

Примечание: Установите новое пружинное кольцо.

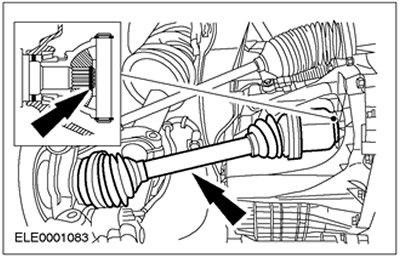

Подсоедините полуось к коробке передач в блоке с ведущим мостом.



3. Внимание: Стяжной болт нижнего рычага должен быть установлен с тыльной стороны поворотного кулака.

Внимание: Удостоверьтесь в том, что установлен теплозащитный экран, предотвращающий повреждение шарового шарнира.

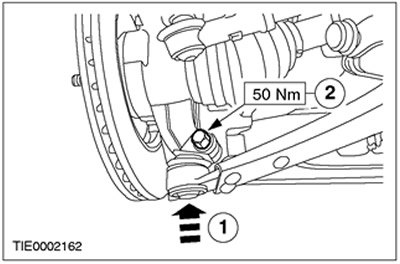

Подсоедините шаровой шарнир нижнего рычага к поворотному кулаку.

• 1. Закрепите шаровой шарнир на кулаке колеса.
• 2. Установите гайку и болт.

4. Предупреждение: Установите новую гайку крепления наконечника рулевой тяги. Несоблюдение этого указания может привести к травме.

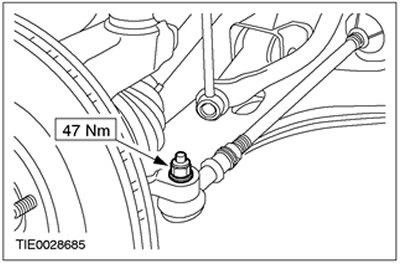

Подсоедините наконечник рулевой тяги к кулаку колеса.



5. Проверьте уровень рабочей жидкости коробки передач в блоке с ведущим мостом и, если необходимо, долейте рабочую жидкость для механической коробки передач. За дополнительной информацией обратитесь к главе Слив трансмиссионной жидкости из коробки передач в блоке с ведущим мостом и заливка трансмиссионной жидкости в коробку передач в блоке с ведущим мостом имеющейся в этом разделе.

6. Установите колесо в сборе с шиной. За дополнительной информацией обратитесь к Разделу 204-04.

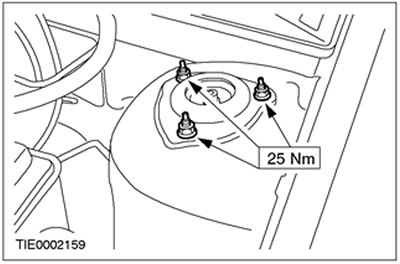

7. Затяните гайки крепления верхней опоры стойки в сборе с пружиной.
