Снятие
1. Снимите топливный коллектор. За дополнительной информацией обратитесь к Разделу 303-04A / 303-04B / 303-04C / 303-04D / 303-04E / 303-04F / 303-04G.
2. Поднимите и подоприте автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.

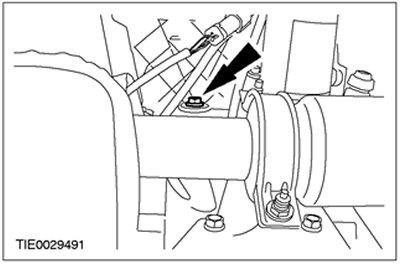

3. Выверните нижний болт крепления впускного коллектора.
4. Опустите автомобиль.

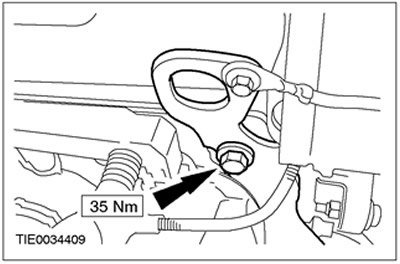

5. Отсоедините проушину подъема двигателя от головки цилиндров.
6. Рассоедините штекерный разъем датчика управления подачей воздуха в режиме холостого хода (IAC).

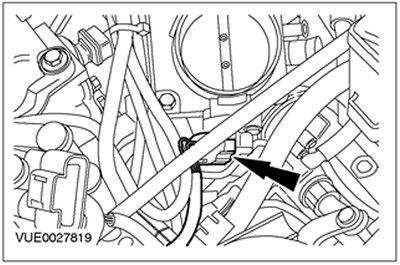

7. Рассоедините штекерный разъем датчика положения дроссельной заслонки (ТР).

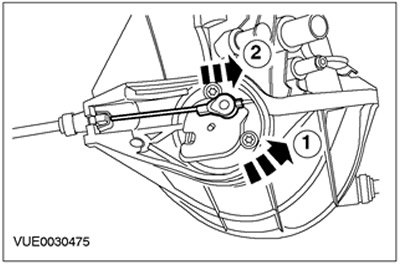

8. Отсоедините трос исполнительного устройства управления каналами впускного коллектора (IMRC) от рычага IMRC (для наглядности впускной коллектор в сборе показан снятым).
- 1.Поверните рычаг IMRC.
- 2.Снимите трос исполнительного устройства IMRC.

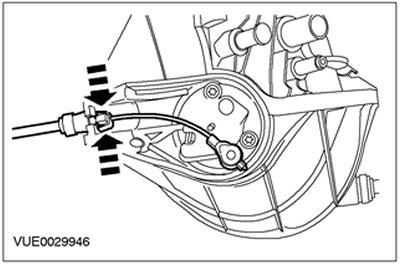

9. Отсоедините трос исполнительного устройства IMRC от впускного коллектора в сборе (для наглядности впускной коллектор в сборе показан снятым). Отпустите стопорные элементы троса исполнительного устройства IMRC.

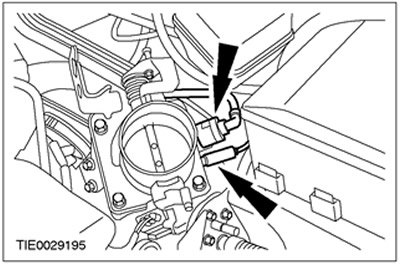

10. Отсоедините вакуумные шланги от корпуса дроссельной заслонки.

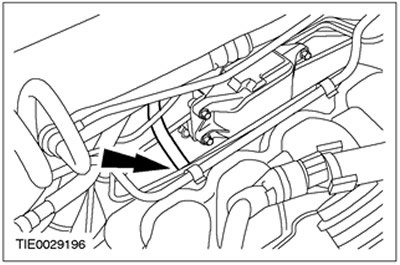

11. Отсоедините трубопровод вакуумного усилителя тормозов от впускного коллектора. Освободите быстродействующую муфту и отсоедините трубопровод вакуумного усилителя тормозов.

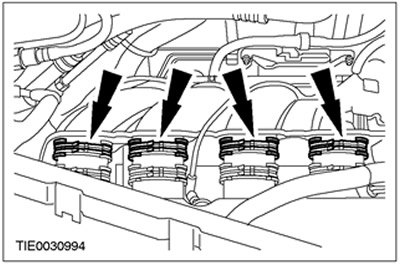

12. Разъедините две секции впускного коллектора.

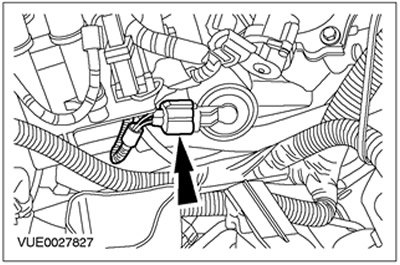

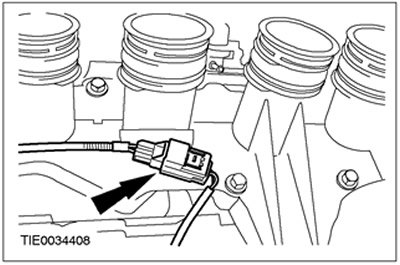

13. Отсоедините штекерный разъем датчика детонации (KS) от внутренней секции впускного коллектора.

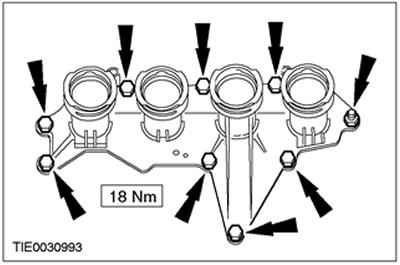

14. Снимите контргайку и выверните болты крепления внутренней секции впускного коллектора (для наглядности впускной коллектор показан снятым). Отбракуйте контргайку за ее дальнейшей ненадобностью.

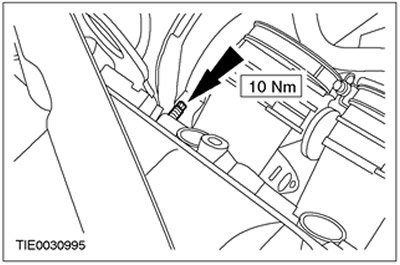

15. Выверните шпильку крепления внутренней секции впускного коллектора.
Смотрите источник на портале Autoinstruction
16. Снимите секции впускного коллектора.
Установка
1.
Примечание: Очистите и осмотрите прокладку впускного коллектора. При необходимости установите новую прокладку впускного коллектора.
Примечание: Установите новую контргайку впускного коллектора.
Установите элементы на место, действуя в обратной последовательности.
