Специальный инструмент
 | Универсальный ключ для удерживания фланцев 205-072 (15-030А) |
Общее оборудование: Стальная линейка.
Снятие
1. Снимите масляный картер. За дополнительной информацией обратитесь к главе Масляный картер имеющейся в этом разделе.
2.
Внимание: Не снимайте шкив коленчатого вала на этой стадии.

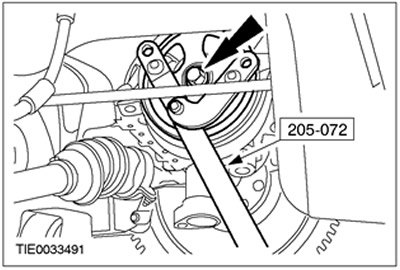

Используя специальный инструмент, выверните болт шкива коленчатого вала.

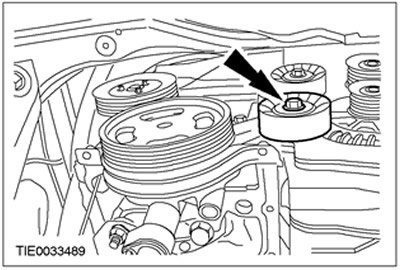

3. Снимите шкив ремня привода аксессуаров.

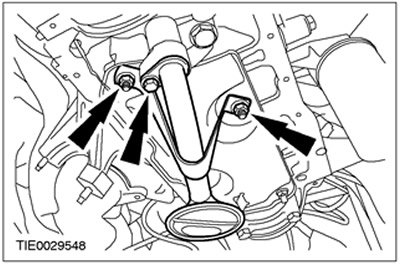

4. Снимите трубку забора масла.
5.
Внимание: Снимайте масляный насос только вместе со шкивом коленчатого вала.
Внимание: Не снимайте шкив коленчатого вала с масляного насоса после снятия масляного насоса в сборе.
Снимите масляный насос в сборе.
- Отбракуйте герметизированные болты крепления масляного насоса за их дальнейшей ненадобностью.

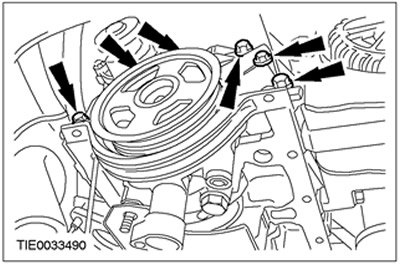

- Отбракуйте прокладку за ее дальнейшей ненадобностью.
Установка
1.
Внимание: Устанавливайте масляный насос только вместе со шкивом коленчатого вала.
Внимание: При установке нового масляного насоса перед установкой не снимайте шкив коленчатого вала или зажим.
Примечание: Установите новую прокладку масляного насоса.
Примечание: Новый масляный насос поставляется в сборе с передним масляным уплотнением коленчатого вала и шкивом коленчатого вала.
Примечание: Не затягивайте болты на этой стадии.

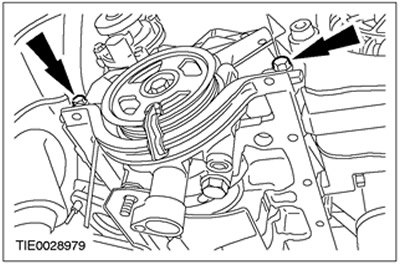

Установите масляный насос в сборе.

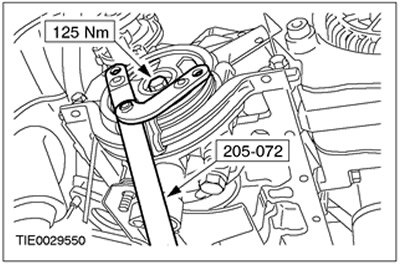

2. Используя специальный инструмент, затяните болт крепления шкива коленчатого вала. При установке нового масляного насоса снимите зажим сборки.
3.
Примечание: Уплотнительный фланец масляного насоса должен находиться в пределах ± 0.20 мм от нижних уплотнительных фланцев блока цилиндров.

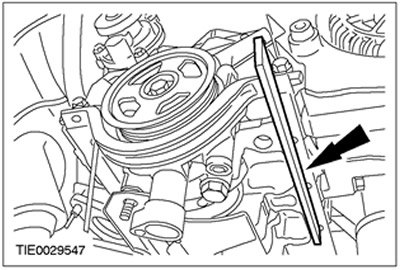

Используя подходящую линейку , выверьте положение уплотнительных фланцев масляного насоса и блока цилиндров.
4.
Примечание: Установите новые герметизированные болты в позиции 1 и 3.

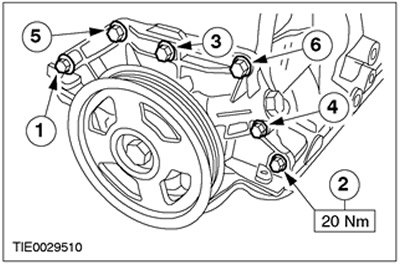

Затяните болты крепления масляного насоса (для наглядности двигатель показан снятым). Затяните болты, работая в указанной последовательности.
5.
Примечание: Удостоверьтесь в правильности установки уплотнительного кольца круглого сечения.

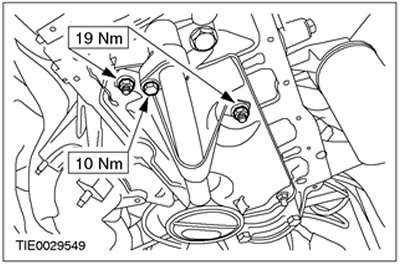

Установитесь трубку забора масла.

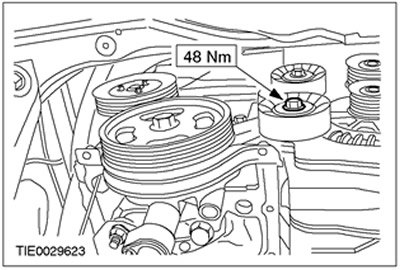

6. Установите шкив ремня привода аксессуаров.
7. Установите масляный картер. За дополнительной информацией обратитесь к главе Масляный картер имеющейся в этом разделе.
