Примечание: Для выполнения всех электрических измерений используйте цифровой мультиметр.
PINPOINT-ТЕСТ O: КОРРЕКЦИЯ НАКЛОНА СВЕТА ФАР НЕ РАБОТАЕТ/РАБОТАЕТ НЕПРАВИЛЬНО
| СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
| O1: ОПРЕДЕЛИТЕ СОСТОЯНИЕ, В КОТОРОМ ПРОЯВЛЯЕТСЯ НЕИСПРАВНОСТЬ. | |
| 1 Ведите положение ON. | |
| 2 Поверните переключатель освещения в положение "БЛИЖНИЙ СВЕТ". | |
| 3 Отрегулируйте корректор наклона света фар. | |
| • Обе фары не регулируются? | |
| → Да | |
| Перейдите к O6 | |
| → Нет | |
| Левая фара не регулируется: Перейдите к O2 | |
| Правая фара не регулируется: Перейдите к O4 | |
| O2: ПРОВЕРЬТЕ ЦЕПЬ УПРАВЛЕНИЯ КОРРЕКЦИЕЙ НАКЛОНА СВЕТА ФАР, ЛЕВАЯ СТОРОНА | |
| 1 Введите положение OFF. | |
| 2 Отсоедините Фара, левая сторона - C835. | |
| 3 Ведите положение ON. | |
| 4 Поверните переключатель освещения в положение "БЛИЖНИЙ СВЕТ". | |

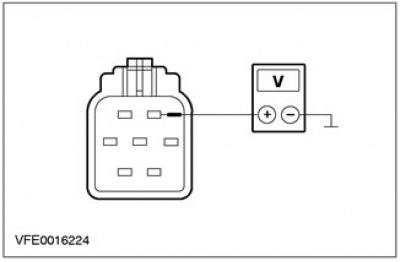

 | 5 Измерьте напряжение между штырем 2 C835 левой фары, электрической цепи 64-LE45 (синей), со стороны жгута электропроводки, и "массой". |
| • Напряжение регистрируется? | |
| → Да | |
| Перейдите к O3 | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ разомкнутую электрическую цепь 64-LE45 (синюю) между соединением S106 и левой фарой, используя электрические схемы. Проверьте правильность работы системы. | |
| O3: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКИЕ ЦЕПИ, НАПРАВЛЕННЫЕ К ЭЛЕКТРОДВИГАТЕЛЮ КОРРЕКТОРА НАКЛОНА СВЕТА ФАР, ЛЕВАЯ СТОРОНА | |
| 1 Введите положение OFF. | |

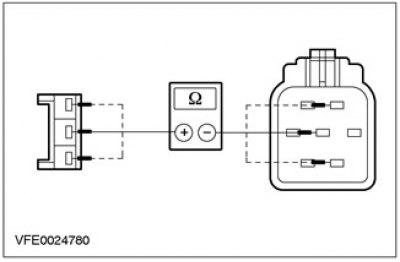

 | 2 Измерьте сопротивление всех электрических цепей между разъемом C840 электродвигателя корректора наклона света фар, со стороны жгута электропроводки, и соответствующим штырем левой фары, C835, со стороны элемента. |
| • В каждом случае сопротивление составляет менее 2 Ом? | |
| → Да | |
| Проверьте электродвигатель коррекции наклона света фар, обратите внимание на механические повреждения. Если необходимо, УСТАНОВИТЕ новый элемент. Проверьте правильность работы системы. | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ соответствующую электрическую цепь, используя электрические схемы. Проверьте правильность работы системы. | |
| O4: ПРОВЕРЬТЕ ЦЕПЬ УПРАВЛЕНИЯ КОРРЕКЦИЕЙ НАКЛОНА СВЕТА ФАР, ПРАВАЯ СТОРОНА | |
| 1 Введите положение OFF. | |
| 2 Отсоедините Фара, правая сторона - C834. | |
| 3 Ведите положение ON. | |
| 4 Поверните переключатель освещения в положение "БЛИЖНИЙ СВЕТ". | |
 | 5 Измерьте напряжение между штырем 2 C834 правой фары, электрической цепи 64-LE46 (синей/красной), со стороны жгута электропроводки, и "массой". |
| • Напряжение регистрируется? | |
| → Да | |
| Перейдите к O5 | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ разомкнутую электрическую цепь 64-LE46 (синюю/красную) между соединением S106 и правой фарой, используя электрические схемы. Проверьте правильность работы системы. | |
| O5: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКИЕ ЦЕПИ, НАПРАВЛЕННЫЕ К ЭЛЕКТРОДВИГАТЕЛЮ КОРРЕКТОРА НАКЛОНА СВЕТА ФАР, ПРАВАЯ СТОРОНА | |
| 1 Введите положение OFF. | |
 | 2 Измерьте сопротивление всех электрических цепей между разъемом C841 электродвигателя корректора наклона света фар, со стороны жгута электропроводки, и соответствующим штырем правой фары, C834, со стороны элемента. |
| • В каждом случае сопротивление составляет менее 2 Ом? | |
| → Да | |
| Проверьте электродвигатель коррекции наклона света фар, обратите внимание на механические повреждения. Если необходимо, УСТАНОВИТЕ новый элемент. Проверьте правильность работы системы. | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ соответствующую электрическую цепь, используя электрические схемы. Проверьте правильность работы системы. | |
| O6: ПРОВЕРЬТЕ ГЛАВНУЮ ЦЕПЬ УПРАВЛЕНИЯ, НАПРАВЛЕННУЮ К ЭЛЕКТРОДВИГАТЕЛЯМ КОРРЕКЦИИ НАКЛОНА СВЕТА ФАР | |
| 1 Введите положение OFF. | |
| 2 Отсоедините Фара, левая сторона - C835. | |
| 3 Отсоедините Переключатель освещения - C320. | |

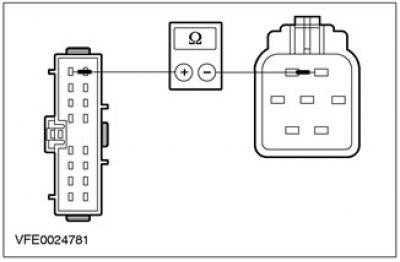

 | 4 Измерьте сопротивление между штырем 1 C320 переключателя освещения, электрической цепи 64-LE1 (синей/красной), со стороны жгута электропроводки, и штырем 2 C835 левой фары, электрической цепи 64-LE45 (синей), со стороны жгута электропроводки. |
| • Сопротивление составляет менее 2 Ом? | |
| → Да | |
| Перейдите к O7 | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ разомкнутую электрическую цепь 64-LE1 (синюю/красную) между переключателем освещения и соединением S106, используя электрические схемы. Проверьте правильность работы системы. | |
| O7: ПРОВЕРЬТЕ ЗАЗЕМЛЕНИЕ ПЕРЕКЛЮЧАТЕЛЯ ОСВЕЩЕНИЯ | |
| 1 Подсоедините Фара, левая сторона - C835. | |
| 2 Подсоедините Переключатель освещения - C320. | |
| 3 Ведите положение ON. | |
| 4 Поверните переключатель освещения в положение "ПЕРЕДНИЕ ПРОТИВОТУМАННЫЕ ФОНАРИ". | |
| 5 Проверьте контрольную лампу передних противотуманных фонарей, встроенную в переключатель освещения. | |
| • Контрольная лампа горит? | |
| → Да | |
| Проверьте переключатель освещения Если необходимо, УСТАНОВИТЕ новый элемент. Проверьте правильность работы системы. | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ разомкнутую электрическую цепь 31-LE29 (BK) между переключателем освещения и "массой" G14, используя электрические схемы. Проверьте правильность работы системы. | |
