Гидравлический блок управления (HCU) — снятие и установка

0

Снятие

Все автомобили

1. Внимание: При попадании тормозной жидкости на лакокрасочное покрытие пораженный участок требуется незамедлительно промыть холодной водой.

Отсоедините провод массы аккумулятора.

2. Рассоедините штекерный разъем на крышке заливной горловины.

• 1.Оттяните назад язычок.
• 2.Нажмите на зажимы.
• 3.Рассоедините штекерный разъем.

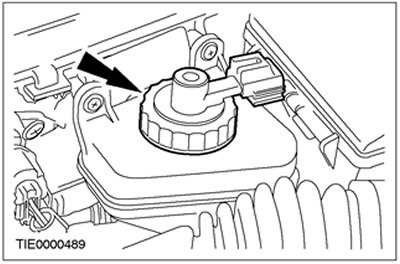

3. Внимание: Исключите возможность попадания грязи на крышку заливной горловины.

Снимите крышку заливной горловины бачка.

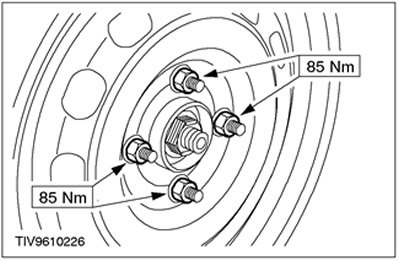

4. Отпустите гайки передних колес.

5. Поднимите и подоприте автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.

6. Снимите передние колеса.

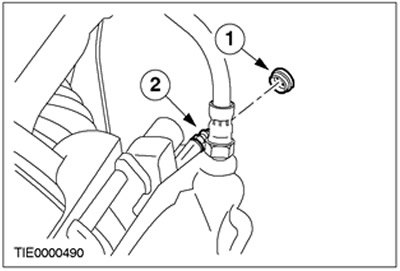

7. Отпустите штуцер для удаления воздуха.

• 1.Снимите крышку штуцера для удаления воздуха.
• 2.Отпустите штуцер для удаления воздуха.

8. Примечание: Выполните эту процедуру на обоих передних тормозных трубопроводах.

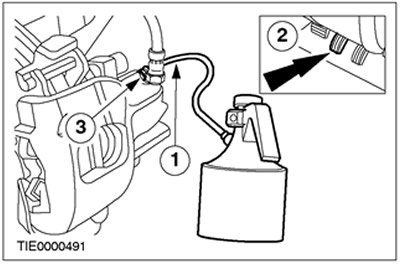

Удалите тормозную жидкость из бачка гидропривода тормозов.

• 1.Подсоедините трубку для удаления воздуха к штуцеру для удаления воздуха и погрузите ее в подходящую емкость.
• 2.Нажимайте на педаль тормоза до прекращения выделения тормозной жидкости.
• 3.Затяните штуцер для удаления воздуха.

9. Опустите автомобиль.

10. Снимите воздушный фильтр. За дополнительной информацией обратитесь к Разделу 303-12.

11. Снимите выпускной трубопровод воздушного фильтра.

12. Рассоедините штекерный разъем.

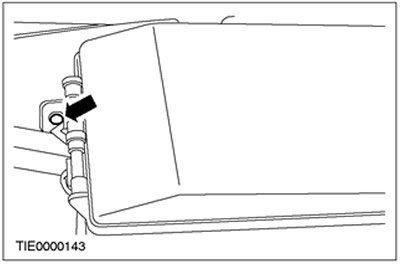

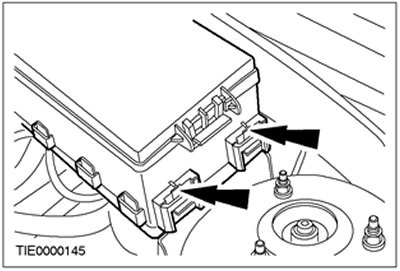

13. Снимите винт крепления центральной электрораспределительной коробки.



14. Отсоедините центральную электрораспределительную коробку. Переместите воздушный фильтр в сторону.

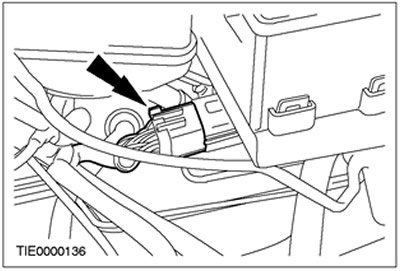

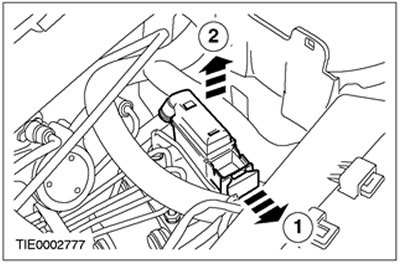

15. Рассоедините штекерный разъем гидравлического блока управления.

• 1.Ослабьте фиксатор.
• 2.Рассоедините штекерный разъем.

Автомобили, имеющие функцию поддержания устойчивости на курсе

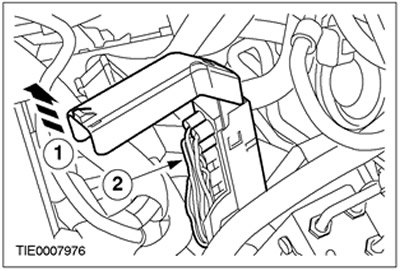

16. Рассоедините штекерный разъем гидравлического блока управления.

• 1.Ослабьте фиксатор.
• 2.Рассоедините штекерный разъем.

Все автомобили


17. Внимание: Заглушите тормозные трубопроводы пробками во избежание утечки тормозной жидкости и проникновения грязи.

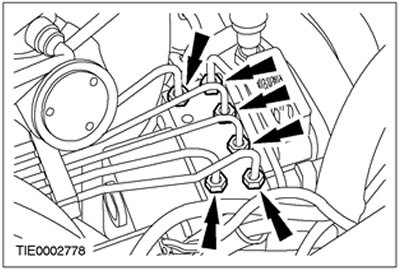

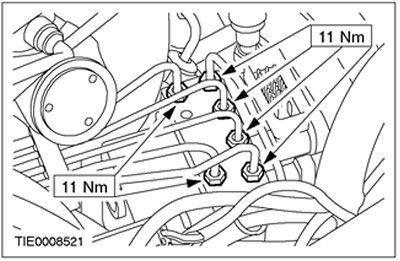

Отсоедините тормозные трубопроводы гидравлического блока управления.



18. Отсоедините тормозные трубопроводы.



Автомобили с левосторонним управлением

19. Внимание: Закройте соединения тормозных трубопроводов пробками во избежание утечки тормозной жидкости и проникновения грязи.

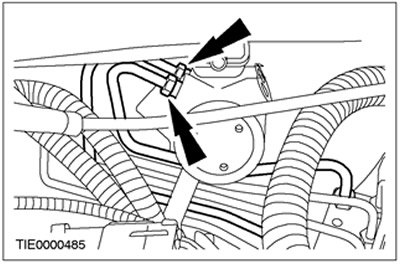

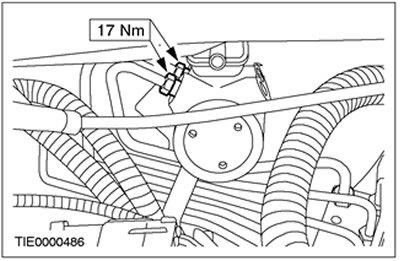

Отсоедините тормозные трубопроводы от главного цилиндра.



Все автомобили

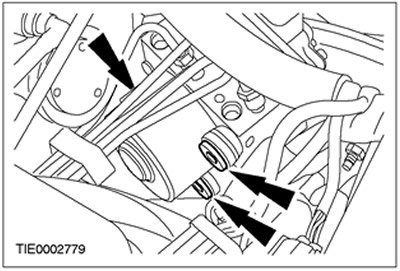

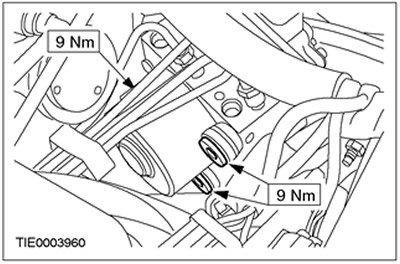

20. Отсоедините гидравлический блок управления.

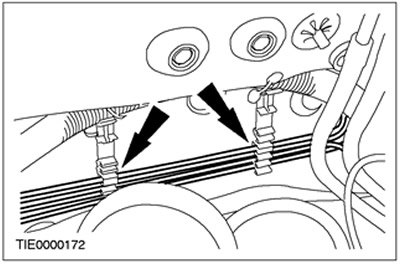

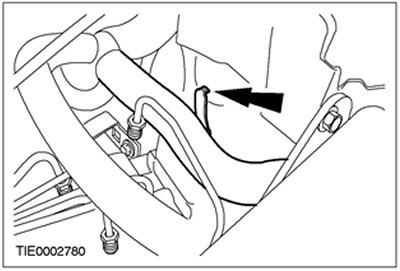

21. Отсоедините жгут электропроводки от стойки подвески.

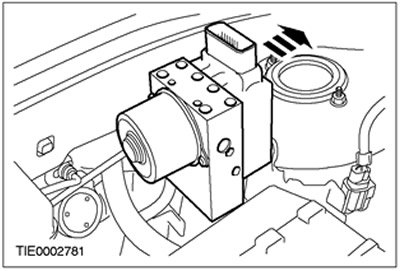

22. Снимите гидравлический блок управления.

Установка

1. Примечание: После установки удалите воздух из системы тормозов. За дополнительной информацией обратитесь к Разделу 206-00.

При установке выполните процедуру снятия в обратной последовательности.
