Функция самодиагностики
Модуль управления АБС постоянно диагностирует состояние компонентов системы (есть или нет отклонений) и отображает результаты (предупреждение о возникшем отклонении и КДН) с помощью сигнальной лампы "АБС" как описано ниже.
- Когда переключатель зажигания включен, сигнальная лампа "АБС" загорается на 2 секунды для проверки цепи сигнальной лампы.
- Если отклонений не обнаружено (система в хорошем состоянии), сигнальная лампа "АБС" отключается через 2 секунды.
- Когда транспортное средство начинает движение после включения зажигания (поступают сигналы с сенсоров более чем одного колеса), соленоидные клапаны и двигатель гидравлического блока АБС срабатывают один за другим для проверки электрики. При этой проверке можно слышать звук работающего двигателя, но это не означает неисправности.
- Если в системе обнаружена неисправность, загорается сигнальная лампа "АБС" и информация об области неисправности сохраняется в памяти ЭСППЗУ в модуле управления АБС.

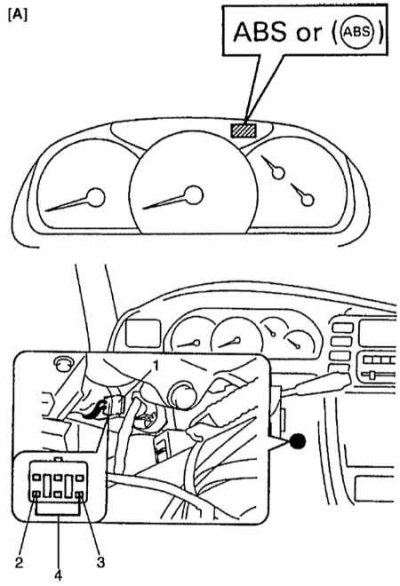

Когда заземлен вывод диагностического переключателя "PNK" (3) черного разъема диагностики (1) или синего разъема диагностики (5) (разъема монитора) (т.е. соединен с выводом "BLK" (2) с помощью служебного провода (4)), зона неисправности отображается в виде КДН. Неисправность отображается миганием сигнальной лампы "АБС" (обратитесь к таблице ниже).
| Состояние системы | Сигнальная лампа АБС | ||
| Вывод диагн. переключателя не заземлен | Вывод диагн. переключателя заземлен | ||
| Хорошее состояние | В прошлом не было проблем | OFF/выкл | КДН 12 |
| В прошлом были проблемы | OFF/выкл | История КДН | |
| Неисправность | В прошлом не было проблем | ON/вкл | Текущий КДН |
| В прошлом были проблемы | ON/вкл | Текущий и история КДН | |
Модель с открытым верхом
Помимо модели с открытым верхом
Для сброса всех КДН, обратитесь к Разделу Проверка кодов диагностики неисправностей (КДН) в данной Главе.
Также модуль управления АБС включает сигнальную лампу EBD (сигнальную лампу тормоза) в зависимости от проблемы, определенной модулем управления, и тогда сигнальная лампа не отображает КДН как и сигнальная лампа "АБС".
Функция отказоустойчивости
При возникновении неисправности (обнаружен КДН), модуль управления АБС отключает отказоустойчивое реле, подающее питание на гидравлический блок АБС. При этом АБС не работает, и тормоза действуют как тормозная система транспортного средства, не оборудованного АБС.
