Снятие
1. Выполните п. 1-5 процедуры снятия Раздела Тормозной барабан.
2. Выполните п. 2-5 процедуры снятия Раздела Тормозная колодка.
3. Выполните п. 3-4 процедуры снятия Раздела Тормозной цилиндр.

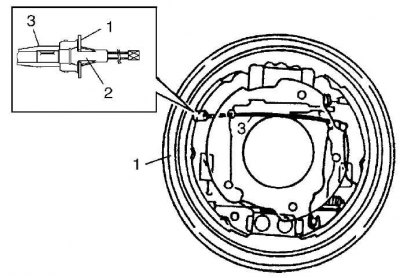

4. Снимите кабель (3) с задней пластины тормоза (1), сжав колпачок кабеля стояночного тормоза (2).
5. Слейте трансмиссионное масло из задней передачи.

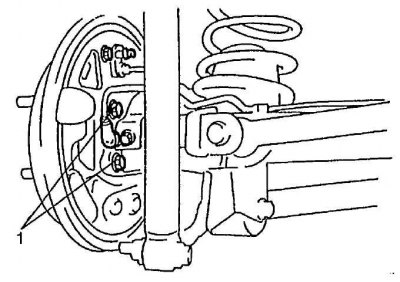

6. Снимите гайки держателя подшипника колеса (1) с корпуса заднего вала.

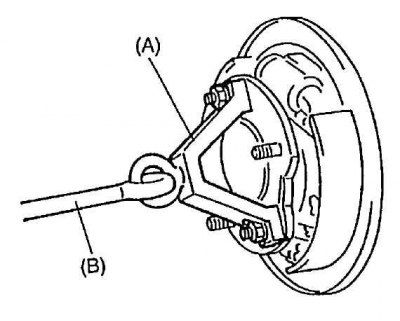

7. Используя специальный инструмент, выньте ось заднего вала из задней пластины тормоза.
Специальный инструмент:
- (A): 09943-35512
- (B): 09942-15510
8. Снимите заднюю пластину тормоза (3) с оси заднего вала (1).

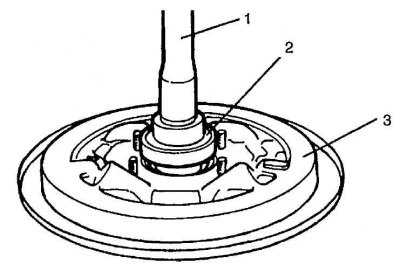

1 - оси заднего вала; 2 - подшипник колеса; 3 - задняя пластина тормоза
Установка

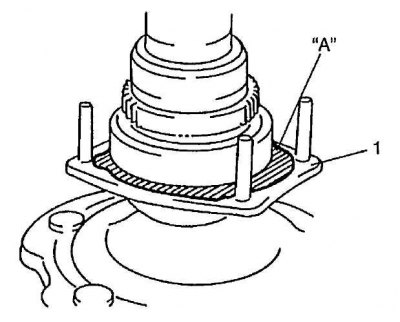

1. Нанесите уплотнитель на сопряженные поверхности держателя подшипника (1) и задней пластины тормоза. "A": уплотнитель 99000-31110.
Примечание. Обязательно снимите старое уплотнение перед нанесением нового.

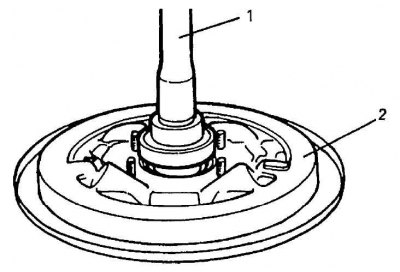

2. Установите заднюю пластину тормоза (2) на ось заднего вала (1).

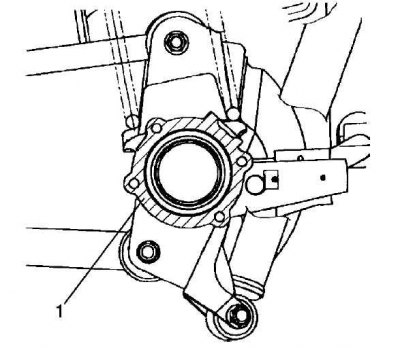

3. Нанесите уплотнитель в соединительный шов корпуса заднего вала (1) и задней пластины тормоза. "A": уплотнение 99000-31110.
Примечание. Обязательно снимите старое уплотнение перед нанесением нового.
1 - корпус заднего вала
4. Установите ось заднего вала на корпус заднего вала.

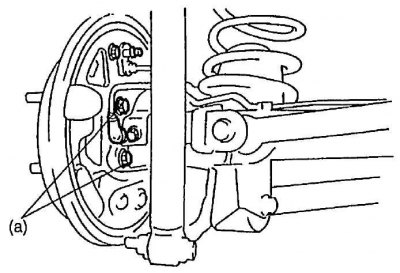

5. Затяните гайки задней пластины тормоза в соответствии с крутящим моментом затяжки. Крутящий момент затяжки: гайка задней пластины тормоза (a) — 23 Н·м (2.3 кг-м, 17.0 фунтов-фут).
6. Установите колесный цилиндр, и затяните болты колесного цилиндра и накидную гайку (или гайки) тормозной магистрали в соответствии с крутящим моментом затяжки (обратитесь к п. 1-4 процедуры установки Раздела Тормозной цилиндр).

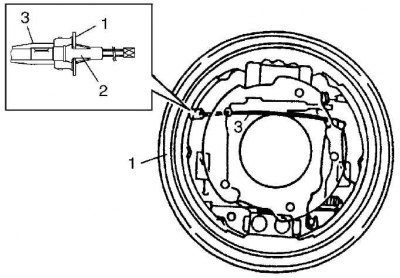

7. Установите кабель стояночного тормоза (3) на заднюю пластину тормоза (1).
1 - задняя пластина тормоза; 2 - колпачок кабеля; 3 - кабель стояночного тормоза
8. Установите тормозные колодки, обратившись к п. 1-5 процедуры установки Раздела Тормозная колодка.
9. Установите тормозной барабан. Обратитесь Разделу Тормозной барабан.
10. Вновь наполните корпус дифференциала новым трансмиссионным маслом указанной марки. Обратитесь к Разделу Техобслуживание в Главе Задний дифференциал.
11. Наполните бачок тормозной жидкостью и стравите воздух из тормозной системы (см. описание операции в Разделе Стравливание воздуха из тормозов в Главе Тормозная система).

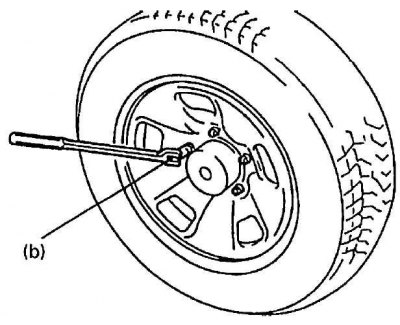

12. Установите колесо и затяните гайки колес с указанным крутящим моментом затяжки. Крутящий момент затяжки: колесная гайка (b): 100 Н·м (10.0 кг-м, 72.5 фунтов-фут).
13. По завершении работ, нажмите на тормозной рычаг с усилием примерно 30 кг (66 фунтов) от трех до десяти раз, чтобы получить необходимый зазор между барабаном и башмаком.
14. Отрегулируйте кабель стояночного тормоза (для регулировки обратитесь к Разделу Проверка и регулировка стояночного тормоза в Главе Тормозная система).
15. Установите заднюю центральную консольную коробку.
16. Проверьте и убедитесь, что тормозной барабан не заедает, и тормоза работают правильно. Затем снимите транспортное средство с подъемника и выполните проверку тормозов (ножного тормоза и стояночного тормоза).
17. Проверьте, нет ли утечек масла во всех установленных частях.
