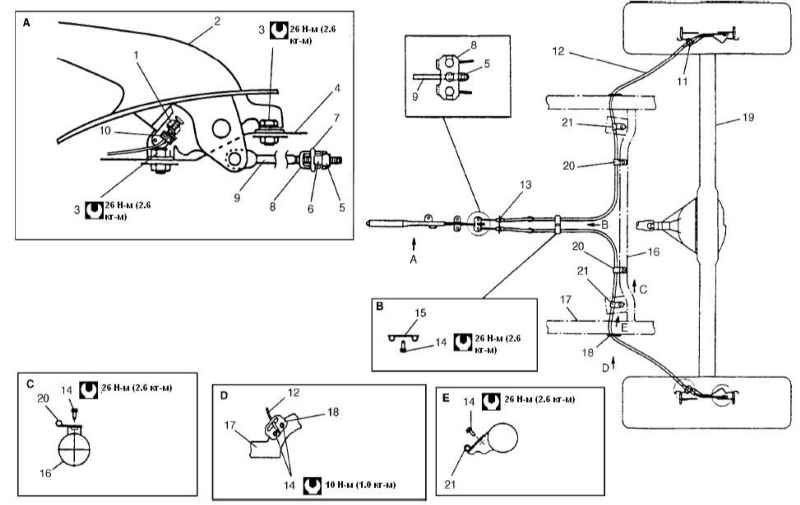

A - Вид A; B - Вид B; С - Вид C; D - Вид D; E - Вид E
1 - переключатель стояночного тормоза; 2 - рычаг стояночного тормоза; 3 - болт стояночного тормоза; 4 - пол; 5 - стопорная гайка; 6 - прокладка; 7 - чека; 8 - балансир; 9 - штифт регулятора; 10 - сцепка; 11 - цветная лента (или кольцо); 12 - кабель тормоза; 13 - уплотняющее кольцо; 14 - болт зажима; 15 - зажим (если машина оборудована им); 16 - поперечина; 17 - рама шасси; 18 - крюк; 19 - задний вал; 20 - зажим; 21 - зажим (если есть)
Крутящий момент затяжки.
Снятие
1. Снимите тормозной барабан (обратитесь к п. 1 - 6 процедуры снятия Раздела Тормозной барабан).
2. Проверьте цвет кольца или ленты для переустановки.
Примечание. Цветное кольцо на тормозном кабеле служит для идентификации.
3. Отсоедините кабель стояночного тормоза от рычага тормозной колодки (обратитесь к п. 2 - 5 процедуры снятия Раздела Тормозная колодка).
4. Отсоедините тормозной кабель от задней пластины тормоза (обратитесь к п. 4 процедуры снятия Раздела Задняя пластина тормоза данной Главы).
Примечание. Когда необходимо снять кабели и правого и левого стояночного тормоза, повторите описанные выше шаги для правых и левых колес.
5. Снимите кабель с рычаг стояночного тормоза (обратитесь к п. 1 и 4 - 6 процедуры снятия Раздела Рычаг стояночного тормоза).
Установка
1. Установите части в порядке, обратном процедуре снятия, обратив внимание на следующее.
2. Установите колпачок тормозного кабеля (2) на заднюю пластину тормоза (1) закрепив ее..
Примечание. Цветное кольцо или лента на тормозном кабеле служат для идентификации. Используйте кабель с тем же цветным кольцом, что и перед снятием.

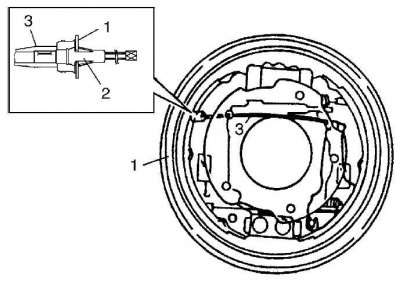

1 - задняя пластина тормоза; 2 - колпачок тормозного кабеля; 3 - кабель тормоза

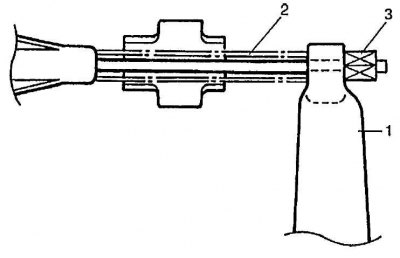

3. Установите пружину тормозного кабеля (2) и патрубок (3) на рычаг колодки стояночного тормоза (1) и закрепите.
4. Для установки тормозной колодки, обратитесь к п. 1 - 5 процедуры установки Раздела Тормозная колодка.
5. Для установки тормозного барабана, обратитесь к Разделу Тормозной барабан.
6. Правильно протяните и надежно закрепите зажимами кабель стояночного тормоза.
7. Для установки кабеля на рычаг стояночного тормоза, обратитесь к подразделу Установка Раздела Рычаг стояночного тормоза.
8. По завершению установки, отрегулируйте кабель (обратитесь к Разделу Проверка и регулировка стояночного тормоза в Главе Тормозная система). Затем проверьте, нет ли заедания тормозного барабана, и правильно ли работает тормозная система. После снятия транспортного средства с подъемника следует провести проверку тормоза.
