Снятие
1. Выполните п. 1-6 процедуры снятия Раздела Тормозной барабан.
2. Выполните п. 2-4 процедуры снятия Раздела Тормозная колодка.
3. Освободите накидную гайку тормозной магистрали (или гайки) но только так, чтобы жидкость не вытекала.
4. Снимите установочные боты колесного цилиндра. Отсоедините тормозную магистраль (или магистрали) от колесного цилиндра и установите колпачок пробки предохранительного клапана колесного цилиндра (1) в магистраль, чтобы не дать жидкости выливаться.
(Статья перепечатана с ресурса: autoinstruction.ru)
Осмотр
Осмотрите колесный цилиндр, нет ли следов износа, трещин, коррозии или повреждений.
Примечание. Очистите компоненты колесного цилиндра тормозной жидкости.
Установка (для незапаянного типа)

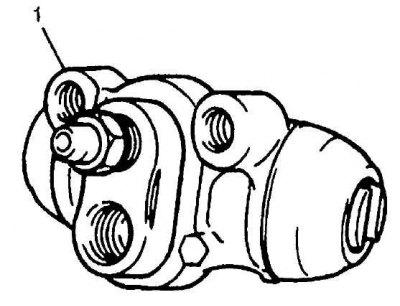

1. Снимите колпачок пробки предохранительного клапана с тормозной магистрали и соедините магистраль (или магистрали) с колесным цилиндром (1) так, чтобы жидкость не протекала.

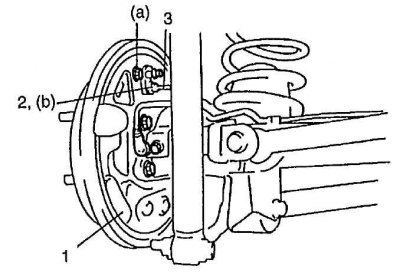

2. Затяните колесный цилиндр на задней пластине тормоза (1) в соответствии с крутящим моментом затяжки. Крутящий момент затяжки: болт колесного цилиндра (a): 13 Н·м (1.3 кг-м, 9.5 фунтов-фут).
3. Крутящий момент затяжки накидной гайки (2) (или гаек) тормозной магистрали (3), которая была подсоединена в п. 1 выше, должен соответствовать спецификации. Крутящий момент затяжки: накидная гайка тормозной магистрали (b) — 16 Н·м (1.6 кг-м, 12.0 фунтов-фут).
4. Установите колпачок пробки предохранительного клапана, снятую с магистрали, назад на колпачок пробки предохранительного клапана.
5. Затем обратитесь к п. 1-6 процедуры установки Раздела Тормозная колодка.
Примечание. Обязательно стравите воздух из тормозной системы (описание операции — см. Раздел Стравливание воздуха из тормозов в Главе Тормозная система).
