Снятие
1. Отсоедините отрицательный (-) кабель от батареи.
2. Застопорите колеса транспортного средства и освободите рычаг стояночного тормоза.
3. Снимите заднюю центральную консольную коробку.
4. Отсоедините проволочный вывод переключателя стояночного тормоза у сцепляющей муфты.
5. Снимите стопорную гайку кабеля стояночного тормоза (1).

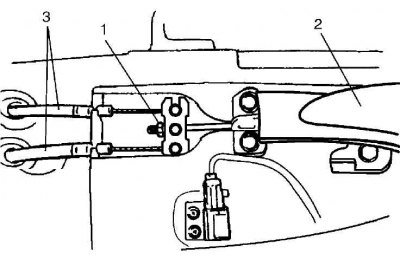

1 - стопорная гайка кабеля стояночного тормоза; 2 - рычаг стояночного тормоза; 3 - кабель тормоза

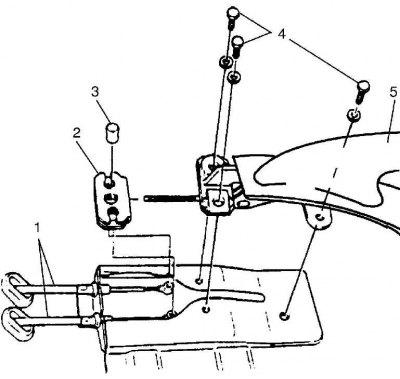

6. Снимите болты рычага стояночного тормоза (4) и затем снимите сборку рычага стояночного тормоза (5) с балансира (2) и чеки (3).
7. Снимите балансир с кабеля стояночного тормоза (1).
Примечание. Не разбирайте переключатель рычага стояночного тормоза. Его следует снимать и устанавливать как единый блок переключателя.
Установка
Процедура установки – это процедура снятия, выполняемая в обратном порядке.
Посмотрите оригинал на портале [autoinstruction.ru]

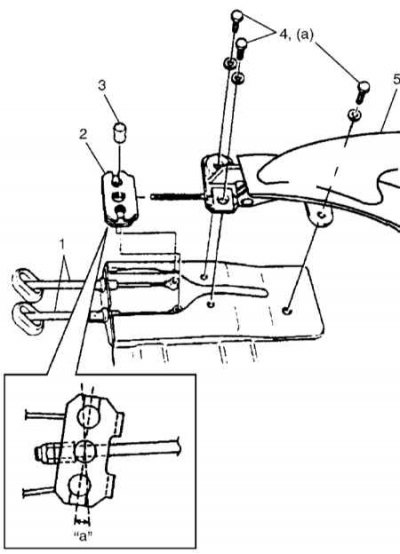

1. Проверьте угол наклона балансира (2). Угол наклона балансира: "a" — в пределах 15 градусов. Крутящий момент затяжки: болт рычага стояночного тормоза (a) — 26 Н·м (2.6 кг-м, 19.0 фунтов-фут).
1 - кабель стояночного тормоза; 2 - угол наклона балансира; 3 - чека; 4 - болт рычага стояночного тормоза; 5 - сборка рычага стояночного тормоза
2. После того, как установлены все части, рычаг стояночного тормоза необходимо отрегулировать.
3. Обратитесь к Разделу Проверка и регулировка стояночного тормоза в Главе Тормозная система.
4. Проверьте нет ли заедания тормозного барабана и правильно ли работает тормозная система.
