Задняя правая секция панели задней боковой части кузова/ боковой панели (универсал)

 Главная Форд Фокус 1998-2004 Кузов и салон Элементы задка кузова Задняя правая секция панели за...

0

НаименованиеСпецификация
Панель для секционного ремонта задней боковой панели
Панель крепления уплотнителя

Снятие



1. Общие примечания
  • Перед началом ремонта снимите бампер, задний фонарь, уплотнение двери багажного отделения, держатель вентиляционного дефлектора, отделку панели нижней обвязки, окно двери, панели отделки салона, внутреннее крыло, подушку сиденья, заднее сиденье, ремень безопасности, уплотнитель двери и ответную часть замка.
  • Обратите внимание на вырезку запасной части на замену в панели нижней обвязки, стойке «С» и стойке «D».
  • Переместите напольное покрытие и электропроводку в сторону от рабочей зоны.

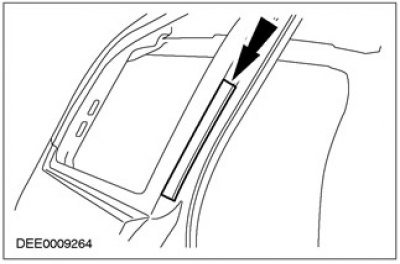

2. Панель крепления уплотнителя
  • Место реза.

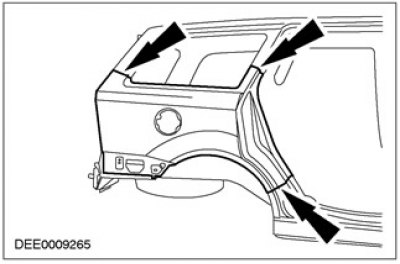

3. Задняя боковая панель
  • Разрежьте



Установка



1. Примечание: Наносить защиту для фланцев и двухкомпонентный клей для металла следует непосредственно перед установкой новой запасной части.

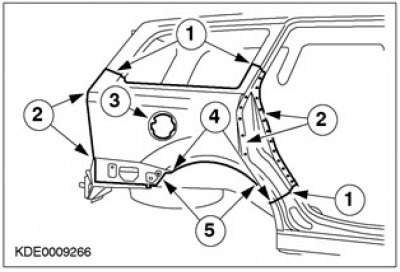

Задняя боковая панель
  • 1. Выполните непрерывный сварной шов по технологии MIG.
  • 2. Выполните пудлинговую сварку.
  • 3. Нанесите защиту для фланцев.
  • 4. Нанесите двухкомпонентный клей для металла.
  • 5. Обожмите соединение секций колесной арки и выполните точечную контактную сварку.

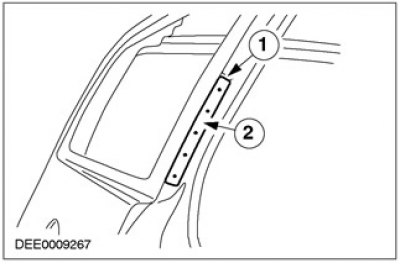

2. Панель крепления уплотнителя
  • 1. Выполните непрерывный сварной шов по технологии MIG.
  • 2. Выполните пудлинговую сварку.
