Снятие
Примечание: Участок задней боковой панели: правая часть симметрична левой.
Примечание: В ходе данной процедуры выполняется замена участка задней боковой панели вместе с задней боковой панелью.
1. Отсоедините оба провода от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.
2. Снимите заднюю боковую панель. Для получения дополнительной информации обратитесь к Панель задней боковой части кузова (77.40.09)

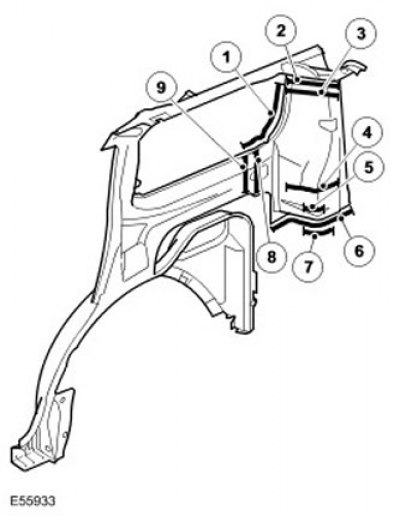

3.
| Наименование пункта | Описание |
| 1 | 15 точечных сварных швов. |
| 2 | Стыковой сварной шов. |
| 3 | Стыковой сварной шов. |
| 4 | Шумоизоляция. |
| 5 | 3 пробочных сварных шва. |
| 6 | 8 пробочных сварных швов. |
| 7 | Сварной шов МИА. |
| 8 | 5 пробочных сварных швов. |
| 9 | Стыковой сварной шов. |
4. Дополнительная информация:
- Сварной шов. Для получения дополнительной информации обратитесь к Ремонты кузова.
- Антикоррозионная защита. Для получения дополнительной информации обратитесь к Защита от коррозии.
- Допуски. Для получения дополнительной информации обратитесь к Кузов и рама.
Установка
1. Монтаж выполнять в обратной к демонтажу последовательности.
