Снятие
1. Поставьте автомобиль на эстакаду.
2. Отсоедините оба провода от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.
3. Снимите заднее колесо.
4. Снимите накладку заднего бампера. Для получения дополнительной информации обратитесь к Кожух заднего бампера (76.22.74)
5. Снимите решетку вытяжного отверстия.
6. Правая сторона: Снимите топливный бак. Для получения дополнительной информации обратитесь к Топливный бак (19.55.01)
7. Правая сторона: Снимите трубку заливной горловины топливного бака. Для получения дополнительной информации обратитесь к Заливной патрубок топливного бака (19.55.07)
8. Правая сторона: Снимите устройство блокировки лючка топливозаправочной горловины. Для получения дополнительной информации обратитесь к Защелка запирания лючка заливной горловины топливного бака (19.55.17)
9. Снимите обивку потолка. Для получения дополнительной информации обратитесь к Обшивка потолка (76.64.15)
10. Снимите заднее сиденье. Для получения дополнительной информации обратитесь к Заднее сиденье - В комплектацию автомобиля входит: Сиденье с разделением 60/40 (78.10.70/78.10.71)
11. Снимите датчик бокового удара с задней стойки кузова. Для получения дополнительной информации обратитесь к Датчик бокового удара стойки (76.74.24)
12. Снимите модуль подушки безопасности занавесочного типа. Для получения дополнительной информации обратитесь к Модуль верхней боковой подушки безопасности (76.74.40)
13. Снимите стекло заднего окна-форточки. Для получения дополнительной информации обратитесь к Стекло окна задней боковой части кузова (76.81.20)
14. Снимите накладку панели порога.
15. Снимите теплозащитный экран выпускной трубы.
16. Снимите защелку задней двери. Для получения дополнительной информации обратитесь к Защелка откидной двери багажного отделения (76.37.83)
17. Снимите уплотнение проема задней двери.
18. С посторонней помощью снимите заднюю дверь.
19. Снимите облицовки багажного отделения.
20. Снимите ковровое покрытие багажного отделения.
21. Освободите жгут электропроводки.

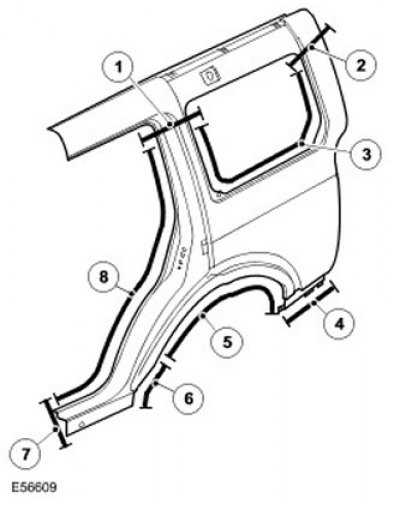

22.
| Наименование пункта | Описание |
| 1 | Стыковой сварной шов. |
| 2 | Стыковой сварной шов. |
| 3 | 50 точечных сварных швов. |
| 4 | 5 точечных сварных швов. |
| 5 | 40 точечных сварных швов. |
| 6 | 9 точечных сварных швов. |
| 7 | Стыковой сварной шов. |
| 8 | 40 точечных сварных швов. |

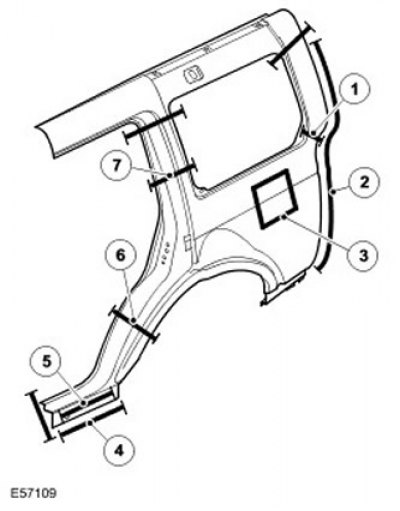

23.
| Наименование пункта | Описание |
| 1 | Шумоизоляция. |
| 2 | 16 пробочных сварных швов. |
| 3 | Правая шумоизоляция. |
| 4 | 7 пробочных сварных швов. |
| 5 | 3 пробочных сварных шва. |
| 6 | Шумоизоляция. |
| 7 | Шумоизоляция. |
24. Дополнительная информация:
- Сварной шов. Для получения дополнительной информации обратитесь к Ремонты кузова.
- Антикоррозионная защита. Для получения дополнительной информации обратитесь к Защита от коррозии.
- Допуски. Для получения дополнительной информации обратитесь к Кузов и рама.
Установка
1. Монтаж выполнять в обратной к демонтажу последовательности.
