Снятие
Примечание: При замене задней панели необходимо снять узел панели крепления заднего фонаря.
1. Отсоедините оба провода от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.
2. Снимите накладку заднего бампера. Для получения дополнительной информации обратитесь к Кожух заднего бампера (76.22.74)
3. Снимите панели отделки стойки задней двери. Для получения дополнительной информации обратитесь к Панель отделки стойки 'D' (76.13.30)
4. Снимите декоративную крышку петли задней двери.
5. Снимите уплотнение задней двери.
6. Снимите облицовку багажного отделения.
7. Снимите ковровое покрытие багажного отделения.
8. С посторонней помощью снимите заднюю дверь.
9. Снимите левый теплозащитный экран выпускной трубы.
10. Снимите правый теплозащитный экран выпускной трубы.
11. Снимите запасное колесо.
12. Освободите жгут электропроводки задней панели.

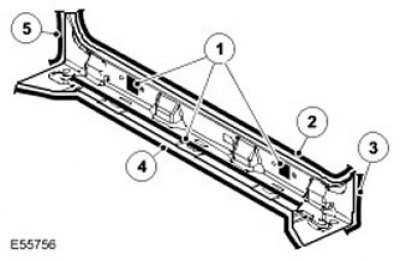

13.
| Наименование пункта | Описание |
| 1 | 20 пробочных сварных швов. |
| 2 | 42 точечных сварных шва. |
| 3 | 4 пробочных сварных шва. |
| 4 | 21 пробочный сварной шов. |
| 5 | 4 пробочных сварных шва. |

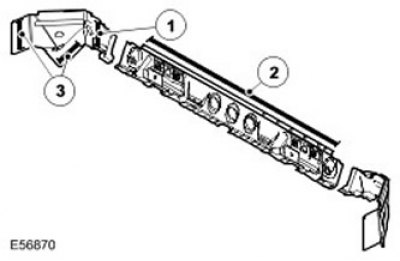

14.
| Наименование пункта | Описание |
| 1 | 2 пробочных сварных шва. (Правая сторона симметрична левой). |
| 2 | 30 точечных сварных швов. |
| 3 | 7 точечных сварных швов. (Правая сторона симметрична левой). |
15. Дополнительная информация:
- Сварной шов. Для получения дополнительной информации обратитесь к Ремонты кузова.
- Антикоррозионная защита. Для получения дополнительной информации обратитесь к Защита от коррозии.
- Допуски. Для получения дополнительной информации обратитесь к Кузов и рама.
Установка
1. Монтаж выполнять в обратной к демонтажу последовательности.
