Снятие
Примечание: В ходе данной процедуры выполняется замена внутренней нижней панели стойки задней двери вместе с задней боковой панелью.
1. Отсоедините оба провода от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.
2. Снимите заднюю боковую панель. Для получения дополнительной информации обратитесь к Панель задней боковой части кузова (77.40.09)

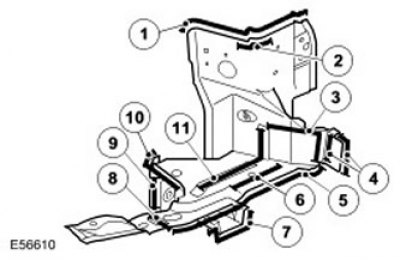

3.
| Наименование пункта | Описание |
| 1 | 8 пробочных сварных швов. |
| 2 | 3 пробочных сварных шва. |
| 3 | 4 пробочных сварных шва. |
| 4 | Сварной шов МИА. |
| 5 | 7 пробочных сварных швов. |
| 6 | 6 пробочных сварных швов. |
| 7 | 4 пробочных сварных шва. |
| 8 | Стыковой сварной шов. |
| 9 | Герметик |
| 10 | 4 пробочных сварных шва. |
| 11 | 6 пробочных сварных швов. |
4. Дополнительная информация:
- Сварной шов. Для получения дополнительной информации обратитесь к Ремонты кузова.
- Антикоррозионная защита. Для получения дополнительной информации обратитесь к Защита от коррозии.
- Допуски. Для получения дополнительной информации обратитесь к Кузов и рама.
Установка
1. Монтаж выполнять в обратной к демонтажу последовательности.
