Снятие
Примечание: Данная процедура требует демонтажа кузова с рамы кузова.
Примечание: В ходе данной процедуры выполняется замена участка переднего лонжерона вместе с панелью защелки капота, передней колесной аркой и передней поперечной балкой.
1. Поставьте автомобиль на эстакаду.
2. Отсоедините оба провода от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.
3. Левая сторона: Снимите аккумуляторную батарею.
4. Снимите переднее крыло. Для получения дополнительной информации обратитесь к Крыло (76.10.24)
5. Снимите панель защелки капота. Для получения дополнительной информации обратитесь к Панель защелки капота (76.16.22)
6. Снимите переднюю колесную арку. Для получения дополнительной информации обратитесь к Передняя колесная арка.
7. Снимите переднюю поперечную балку. Для получения дополнительной информации обратитесь к Передний поперечный элемент (77.20.25)
8. Снимите капот.
9. Снимите обе стойки капота.
10. Снимите жгут электропроводки капота.
11. Снимите панель смесительной камеры. Для получения дополнительной информации обратитесь к Накопительная камера (80.15.62)
12. Левая сторона: Снимите бачок рабочей жидкости усилителя рулевого управления. Для получения дополнительной информации обратитесь к Охладитель рабочей жидкости усилителя рулевого управления - 2.7L Diesel (57.15.11)
13. Снимите панель приборов. Для получения дополнительной информации обратитесь к Панель приборов - 2.7L Diesel (76.46.23/99)
14. Снимите изоляцию с внутренней и наружной переборки.
15. Правая сторона: Освободите модулятор ABS.
16. Правая сторона: Снимите педаль акселератора. Для получения дополнительной информации обратитесь к Педаль акселератора (19.20.01)
17. Левая сторона: Снимите распределительный блок аккумуляторной батареи. Для получения дополнительной информации обратитесь к Коробка соединений аккумулятора (BJB) -2.7L Diesel (86.70.55)
18. Освободите жгут электропроводки от переборки.
19. Освободите жгут электропроводки от усиления фартука крыла.
20. Освободите жгут электропроводки от лонжерона.
21. Левая сторона: Снимите модуль топливного подогревателя охлаждающей жидкости. Для получения дополнительной информации обратитесь к Дополнительный отопитель (универсального действия), работающий на топливе (80.40.01)
22. Снимите панели отделки порога. Для получения дополнительной информации обратитесь к Панель отделки порога двери (76.49.54)
23. Снимите подножку.
24. Снимите панель отделки проема передней двери. Для получения дополнительной информации обратитесь к Панель отделки переднего дверного проема (76.13.27)
25. Снимите переднее ковровое покрытие.

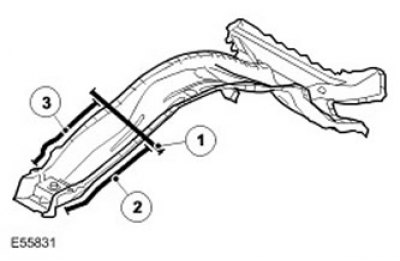

26.
| Наименование пункта | Описание |
| 1 | Стыковой сварной шов. |
| 2 | 7 точечных сварных швов. |
| 3 | 8 точечных сварных швов. |
27. Дополнительные сведения:
- Сварной шов. Для получения дополнительной информации обратитесь к Ремонты кузова.
- Антикоррозионная защита. Для получения дополнительной информации обратитесь к Защита от коррозии.
- Допуски. Для получения дополнительной информации обратитесь к Кузов и рама.
Установка
1. Монтаж выполняется в обратной к демонтажу последовательности.
