Внутренняя панель задней боковой части кузова и колесная арка (универсал)

Главная Форд Фокус 1998-2004 Кузов и салон Элементы задка кузова Внутренняя панель задней боков...

Наименование	Спецификация
Внутренняя задняя боковая панель
Усиление панели замка
Усиление - верхнее
Усиление - нижнее
Консоль механизма втягивания ремня безопасности
Усиление внутренней задней боковой панели
Усиление панели крепления фонарей

Снятие

1. Общее примечание

Перед началом ремонта снимите заднюю боковую панель и панель крепления ламп с усилением.

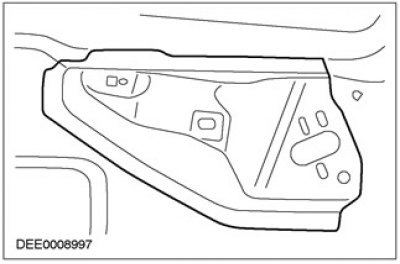

2. Снимите усиление панели замка

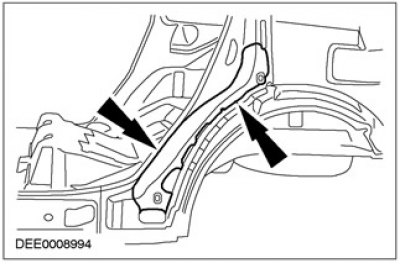

3. Внутренняя задняя боковая панель

Разрежьте (вскройте точечные сварные швы).

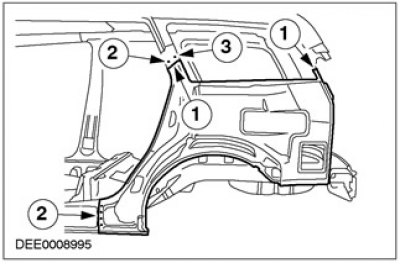

4. Внутренняя задняя боковая панель с усилением

1. Место реза
2. Выфрезеруйте точечные сварные швы (на глубину, равную двойной толщине панели).
3. Удалите остающийся фланец на верхнем усилении.

Установка

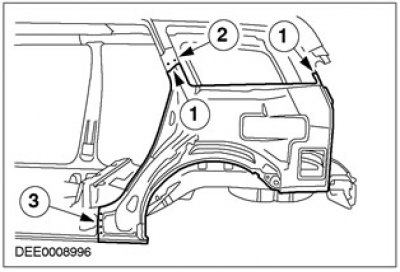

1. Внутренняя задняя боковая панель с усилением

1. Выполните сварку по технологии MIG.
2. Рассверлите имеющиеся отверстия до 5 мм (на глубину, равную толщине панели) - затем выполните пудлинговую сварку.
3. Пудлинговая сварка (на глубину, равную двойной толщине панели).

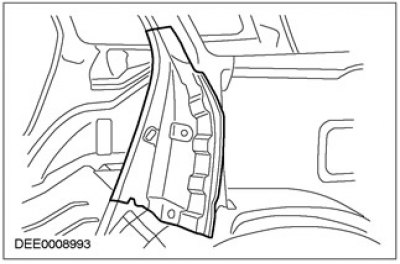

2. Усиление панели замка

В качестве альтернативы усиление панели замка может приварить к задней боковой панели.

3. Установите консоль механизма втягивания ремня безопасности.
