Внутренняя панель задней боковой части кузова (3-дверный)

Главная Форд Фокус 1998-2004 Кузов и салон Элементы задка кузова Внутренняя панель задней боков...

Общее оборудование: Измерение и правка.

Наименование	Спецификация
Внутренняя задняя боковая панель
Усиление внутренней задней боковой панели - верхнее
Усиление внутренней задней боковой панели - нижнее
Усилительная панель крепления ремня безопасности
Панель крепления механизма втягивания ремня безопасности
Стойка «В»

Снятие

1. Общее примечание.

Перед началом ремонта снимите заднюю боковую панель, панель слива воды и усиление панели слива воды.

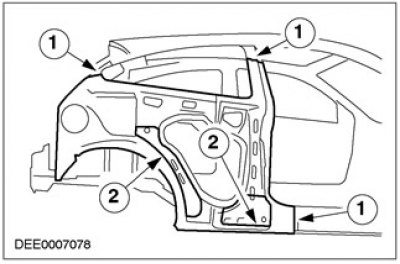

2. Внутренняя задняя боковая панель

1. Места реза
2. Разрежьте (вскройте точечные сварные швы).

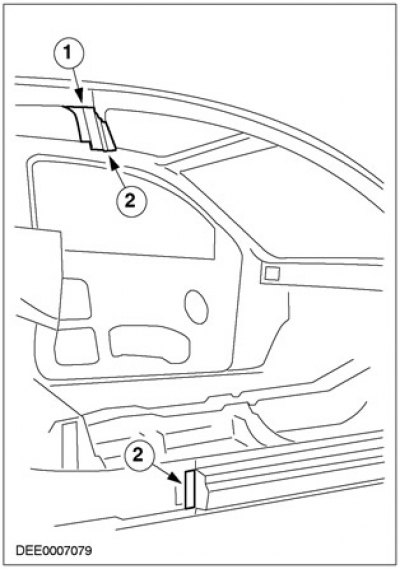

3. Внутренняя задняя боковая панель

1. Места реза.
2. Снимите остающиеся фланцы.

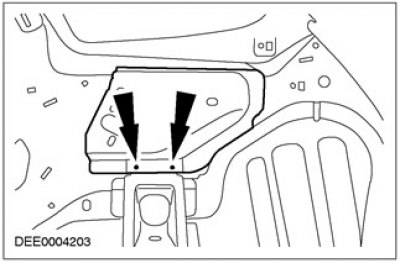

4. Панель крепления ремня безопасности

Выфрезеруйте места точечной сварки с внутренней стороны.

Установка

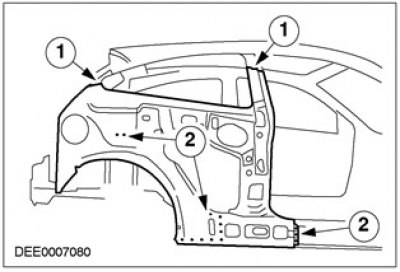

1. Внутренняя задняя боковая панель с усилением

1. Сварка по технологии MIG.
2. Выполните пудлинговую сварку.

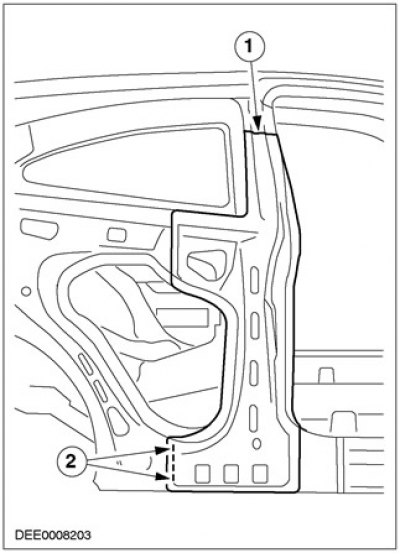

2. Стойка «В»

Перед установкой новой запасной части приварите усилительную панель крепления ремня безопасности.
1. Сварка по технологии MIG.
2. Выполните пудлинговую сварку.

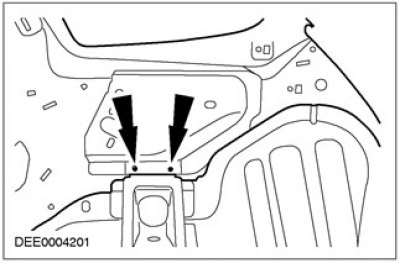

3. Панель крепления механизма втягивания ремня безопасности.

Выполните пудлинговую сварку.
