Примечание: Внутренняя задняя боковая панель и колесная арка – это сборка внутренней задней боковой панели, внутренней панели задней колесной арки, внешней панели задней колесной арки и опорной панели заднего фонаря.
Примечание: Сервисная панель приварена не полностью.
Примечание: Панель разделена на секции, чтобы не тревожить панель крыши.
Снятие
1. Внутренняя задняя боковая панель и колесная арка заменяются вместе со следующими элементами:
- Облицовка заднего бампера
- Задний бампер
- Задняя боковая панель
- Задняя дверь
- Боковое стекло в задней части кузова
- Задний подрамник в сборе с подвеской
[Посмотрите оригинал на портале Autoinstruction]
2. За дополнительными сведениями по этой процедуре ремонта обратитесь к следующим источникам: За дополнительной информацией обратитесь к главе: Кузов и рама (501-26 Ремонты кузова – Специальные сведения об автомобиле и проверки допусков, Описание и принцип действия) / Стандартные технические приемы, используемые на станции технического обслуживания (100-00 Общая информация, Описание и принцип действия).
3. Снимите заднюю боковую панель. За дополнительной информацией обратитесь к главе: Панель задней боковой части кузова (501-30 Ремонты листовых металлических элементов задка, Снятие и установка).
4. Снимите задний подрамник/ подвеска, как единый узел.
5. Снимите тормозную магистраль.
6. Только правая сторона: Высвободите и отложите в сторону вентиляционный топливный шланг.
7. Снимите спинку заднего сиденья. За дополнительной информацией обратитесь к главе: Коврик обогревателя спинки переднего сиденья (501-10 Сиденье, Снятие и установка).
8. Высвободите жгут электропроводки и отложите его в сторону.
9. Выфрезеруйте места контактной сварки.
10. Отрежьте старую панель в показанных местах, используя в качестве шаблона новую панель и предусмотрев, чтобы новая панель накладывалась с нахлестом.
Примечание: Между стыковыми соединениями, расположенными в шахматном порядке, предусмотрите минимальный шаг в 50 мм.
11. Рассоедините соединения и снимите старую панель, при этом также высвобождая элементы NVH.
Установка

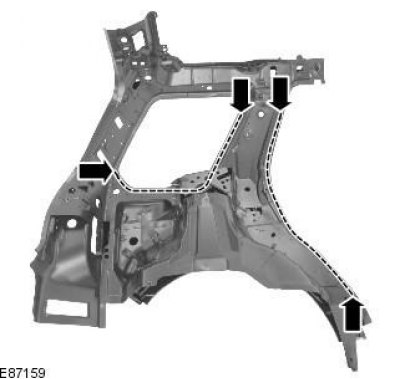

1. Подготовьте новую панель в зонах, где она не полностью приварена, и выполните точечную сварку.
2. Подготовьте сопрягаемые поверхности старой и новой панелей.

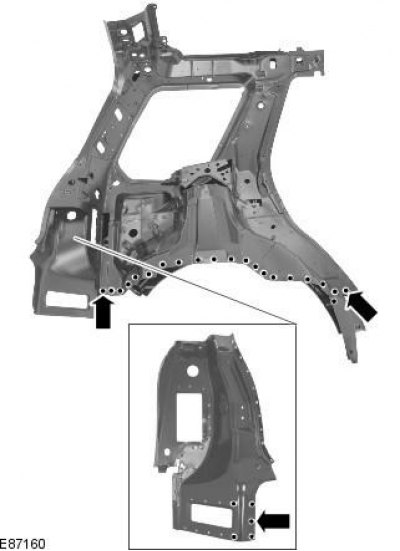

3. Просверлите отверстия в новой панели, выполняя подготовку к сварке электрозаклепками по технологии MIG.
4. Выставьте новую панель на требуемое место и зафиксируйте ее. Проверьте выверку положения. Если она правильна, перейдите к следующему пункту. Если нет, выполните необходимую корректировку и, прежде чем продолжить, повторите проверку.
5. Снимите новую панель.

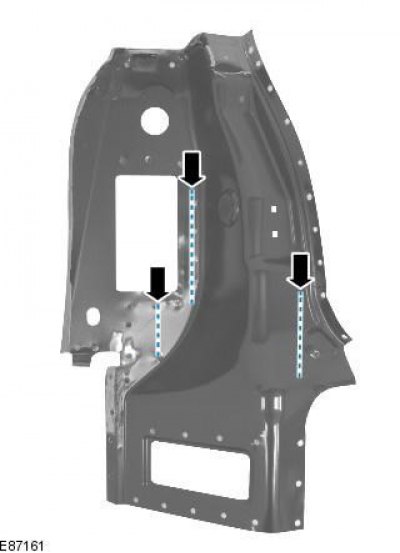

6. Нанесите клей на показанные зоны.
7. При необходимости замените элемент(ы) NVH.
8. Нанесите клей на элементы NVH.
9. Выставьте новую панель на требуемое место и зафиксируйте ее.
10. Зафиксировав панели в требуемом положении, выполните прихваточные стыковые соединения.
11. Зачистите прихваточные сварные швы.

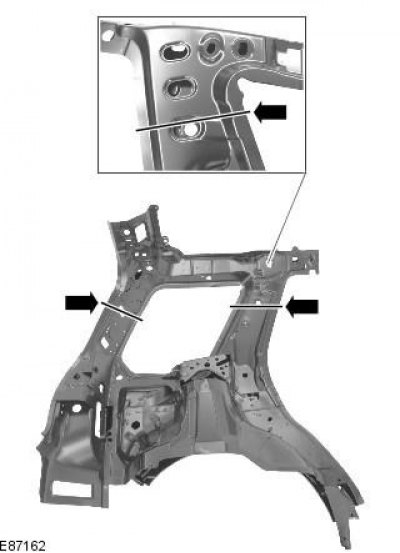

12. Выполните стыковые сварные соединения по технологии MIG.

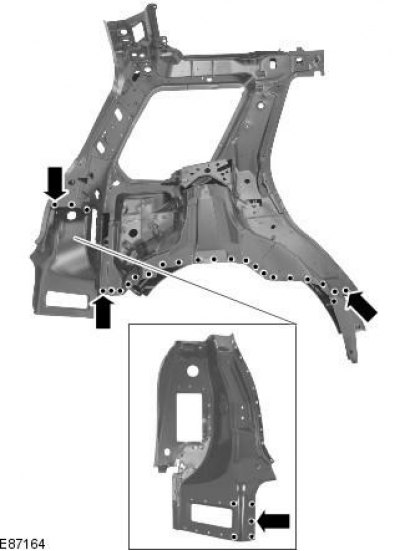

13. Выполните сварку электрозаклепками по технологии MIG.

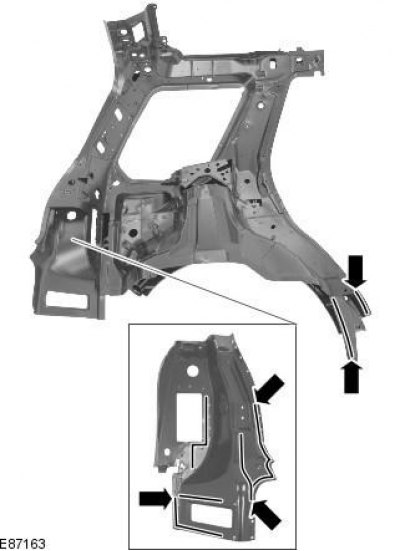

14. Выполните точечную сварку.
15. Зачистите все сварные швы.
16. Установка соответствующих панелей и механических элементов выполняется в последовательности, обратной снятию.
