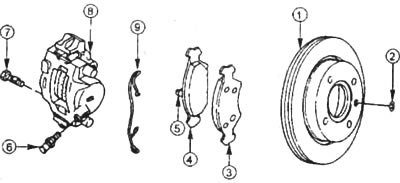

Детали переднего дискового тормоза: 1 - тормозной диск; 2 - зажим; 3 - внешняя накладка; 4 - внутренняя накладка; 5 - удерживающий щиток; 6 - клапан прокачки; 7 - болт; 8 - тормозной суппорт; 9 - крепежная скоба.
Демонтаж на передней оси
Надежно поднимите переднюю часть автомобиля на ровной поверхности. Демонтируйте колеса.
Демонтируйте тормозной шланг с держателя.
Ослабьте внешнюю крепежную пружину.
До того как демонтировать тормозной суппорт, потяните его наружу, чтобы ослабить поршень.
Демонтируйте тормозной суппорт - удалите крышки 1, вывинтите крепежные болты 2.
Чтобы разгрузить тормозной шланг, подвесьте тормозной суппорт сварочной проволокой в колесной нише.
Вытяните тормозную накладку через удерживающие выступы крепежной пружины.
Демонтируйте внешнюю накладку.
Демонтируйте внутреннюю накладку.

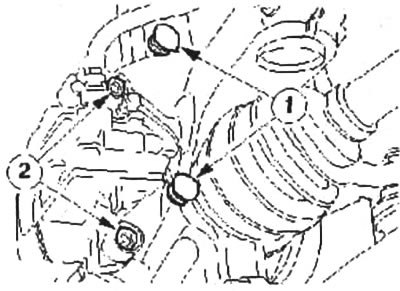

Крепежные болты тормозного суппорта
Монтаж на передней оси
Оттяните назад тормозной поршень специальным инструментом «Ford 206-005 (12-014)» или подходящим толкателем.
Внимание: вы вытесняете при этом тормозную жидкость из главного тормозного цилиндра. Вытекающую жидкость сразу смойте водой.
Слегка подправьте тормозной диск наждачной шкуркой.
Вставьте внутреннюю тормозную накладку.
Смонтируйте внешнюю тормозную накладку.
Натяните крепежную пружину над крепежными выступами.
Смонтируйте тормозной суппорт (затяните болты усилием 28 Нм), установите крышки.

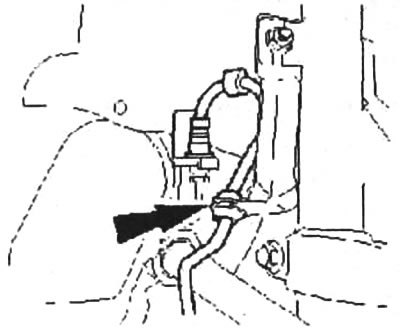

Крепежная пружина тормозной трубки
Смонтируйте на держателе тормозной шланг.
Информация скопирована с сайта [Autoinstruction]
Корректно закрепите крепежную пружину.
Смонтируйте колеса.
Поставьте автомобиль на колеса.
Нажимайте на педаль тормоза до тех пор, пока не почувствуете сопротивление. Только теперь накладки прилегают к тормозному диску.
Проверьте уровень тормозной жидкости в расширительном бачке. Если нужно, отсосите ее пипеткой до отметки МАХ или долейте свежую жидкость до отметки МАХ.
Осторожно тормозите с новыми накладками. На второстепенных дорогах несколько раз мягко затормозите со 100 км/ч до 50 км/ч. В промежутках давайте тормозам остыть.
Демонтаж на задней оси
Надежно поднимите заднюю часть автомобиля на ровной поверхности. Демонтируйте колеса.

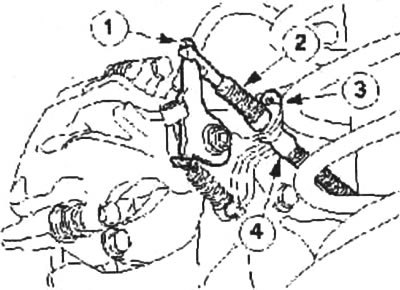

Снимите трос ручного тормоза с рычага 2. Перед этим оттяните назад рычаг 1. Демонтируйте зажим 3. Снимите трос ручного тормоза и направляющую 4.
Отсоедините трос ручного тормоза
Отвинтите крепежные болты тормозного суппорта и подвесьте тормозной суппорт на сварочной проволоке в колесной нише для того, чтобы избежать повреждений тормозного шланга.
Демонтируйте тормозные сегменты.
Монтаж на задней оси
Оттяните назад тормозной поршень специальным инструментом «Ford 206-012 (12-006)» или подходящим толкателем.
Внимание: вы вытесняете при этом тормозную жидкость из главного тормозного цилиндра. Вытекающую жидкость сразу смойте водой.
Смонтируйте тормозные накладки. Для этого проследите за правильностью монтажа крепежных пружин в тормозном суппорте.
Смонтируйте тормозной суппорт (затяните крепежные болты на 35 Нм).
Навесьте трос ручного тормоза. Проследите за правильностью расположения направляющей троса ручного тормоза. Смонтируйте зажим.
Поставьте колеса, затем действуйте так же, как при работе на передней оси.
