Демонтаж
Надежно поднимите заднюю часть автомобиля и демонтируйте колеса.
Ослабьте рычаг ручного тормоза.
Демонтируйте среднюю консоль.

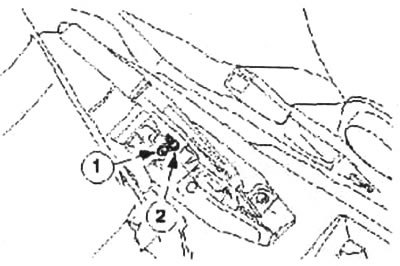

Ослабьте трос ручного тормоза. Для этого демонтируйте зажим 1 и отвинтите установочную гайку 2.
Ослабьте трос ручного тормоза
Подоприте подстановочными треножниками систему выхлопа - выньте промежуточный глушитель из подвески.
Информация представлена на сайте: AutoInstruction.ru
Снимите среднее резиновое крепление.
Демонтируйте теплозащитный экран на выпускном коллекторе.

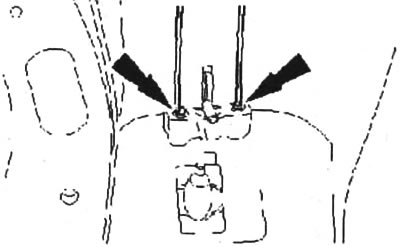

Демонтируйте тросы ручного тормоза на коромысле (стрелки). Выдавите трос из направляющей и поверните на 90°.
Ослабьте кронштейн и направляющую кронштейна.

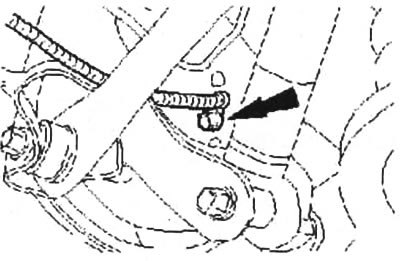

Отсоедините сенсор ABS (стрелка).
Демонтируйте тросы на коромысле
Отсоедините сенсор ABS

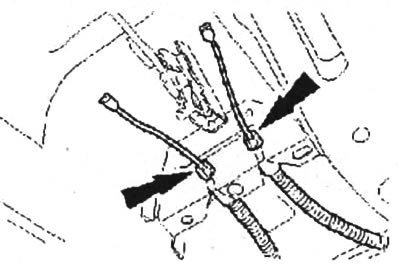

Ослабьте гильзу и трос - демонтируйте направляющую (стрелка).
Выньте из зажимов трос ручного тормоза и направляющую.
Демонтируйте направляющую

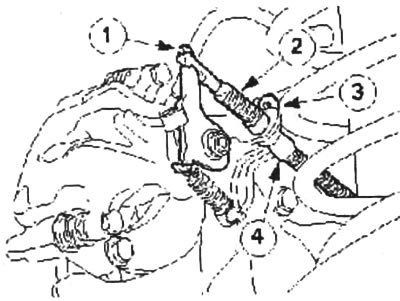

Демонтируйте трос ручного тормоза - оттяните назад рычаг 1 ручного тормоза, отцепите трос 2, удалите зажим 3 из направляющей, отцепите трос 4 ручного тормоза.
Демонтаж троса ручного тормоза
Монтаж
Смонтируйте все конструктивные элементы в обратной последовательности.
Проведите базовую установку ручного тормоза так. как описано ниже.
Проведите короткую пробную поездку, при этом осторожно потяните ручной тормоз и проследите за равномерным тормозным эффектом на обоих задних колесах.
