Разборка

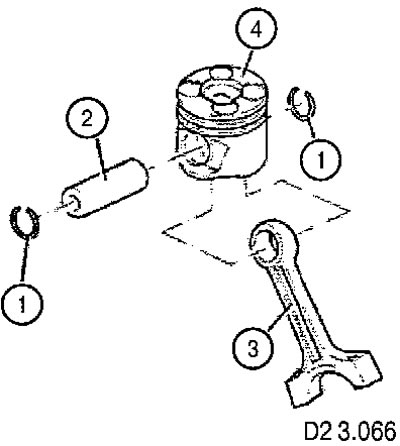

1. Снимите стопорные кольца (1), извлеките поршневой палец (2) и отделите шатуны (3) от поршней (4).

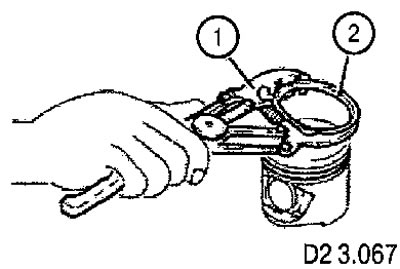

2. При помощи приспособления (1) снимите поршневые кольца (2):
- максимально допустимое расширение кольца (зазор): 28 мм.
Проверка и сборка

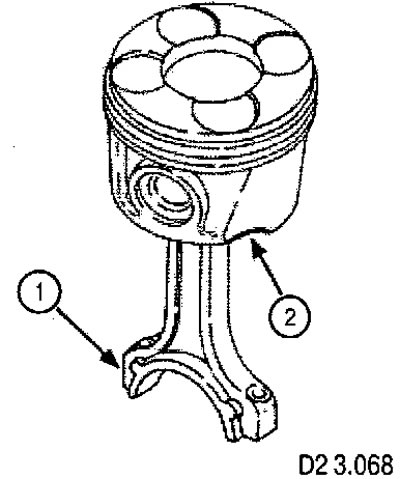

1. При помощи специального оборудования проверьте центровку шатунов. В случае нарушений замените шатун. 2. Проверьте разницу в массе между поршнями. Нормативное значение:±8г. 3. Установите поршневые кольца. 4. Соедините поршни с шатунами таким образом, чтобы номер шатуна (1), нанесенный на его большой головке, был направлен в противоположную сторону от углубления (2) на поршне под масляную форсунку охлаждения поршня. 5. Установите поршневые пальцы и закрепите их стопорными кольцами.
