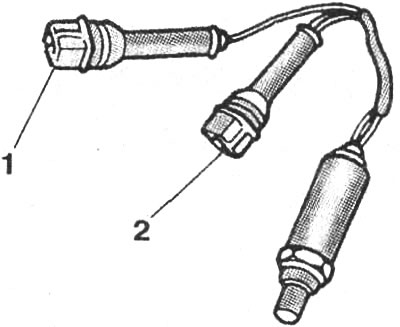

Рис. 8. Присоединение вольтметра и омметра при проверке датчика содержания кислорода в отработавших газах

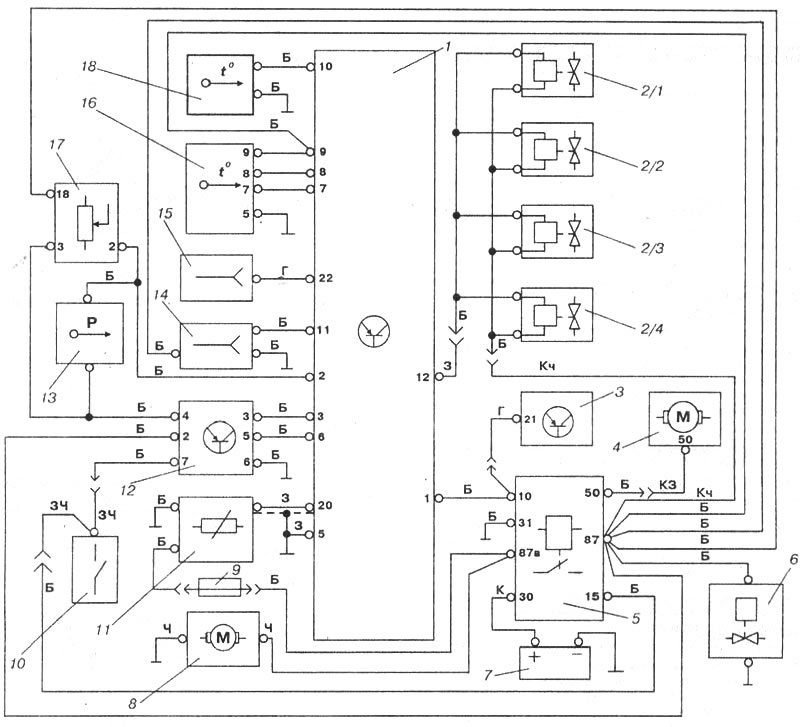

Рис. 9. Электрическая схема системы впрыска топлива «LU2-Jetronlc» двигателей автомобилей «Croma 2000 l.e. cat» и «Croma 2000 l.e. Turbo cat»: 1 - ЭБУ системы впрыска; 2/1 - б - форсунки; 3 - ЭБУ системы зажигания; 4 - стартер; 5 - реле топливного насоса; 6 - клапан дополнительной подачи воздуха; 7 - аккумуляторная батарея; 8 - топливный насос; 9 - предохранитель датчика концентрации кислорода в отработавших газах; 10 - выключатель зажигания; 11 - датчик концентрации кислорода в отработавших газах; 12 - блок мощностного обогащения; 13 - датчик давления наддува; 14 - разъем диагностики системы впрыска; 15 - разъем диагностики датчика концентрации кислорода в отработавших газах; 16 - измеритель расхода воздуха или датчик температуры всасываемого воздуха; 17 - датчик положения дроссельной заслонки; 18 - датчик температуры охлаждающего воздуха
