Снятие
Снять масляный насос можно только после снятия зубчатого ремня привода газораспределительного механизма.
Слейте с двигателя моторное масло.
Снимите масляный поддон и прокладку.
Поверните коленчатый вал двигателя и установите поршень первого цилиндра в ВМТ, при этом метка на шкиве коленчатого вала должна быть совмещена с неподвижной меткой на блоке цилиндров, а метка ВМТ маховика совмещена с неподвижной меткой (рис. 8.12).
Снимите зубчатый ремень привода газораспределительного механизма.
Выверните болты и снимите пластину защиты маховика.
Специальным приспособлением Fiat 1860898000 заблокируйте маховик от проворачивания.
Выверните болт крепления шкива коленчатого вала.
Примечание. Болт крепления шкива коленчатого вала имеет левую резьбу.
Выверните болты и снимите переднюю крышку блока цилиндров с масляным насосом.
Проверка
Выверните винты и снимите крышку масляного насоса.
Очистите детали масляного насоса в соответствующем растворителе.
Проверьте шестерни, гнезда для шестерен в корпусе насоса и привалочную поверхность для установки сетчатого фильтра на отсутствие рисок, царапин и износа.
Установите роторы в корпус масляного насоса.
Металлической линейкой и щупом проверьте торцевой зазор роторов масляного насоса (рис. 8.30).

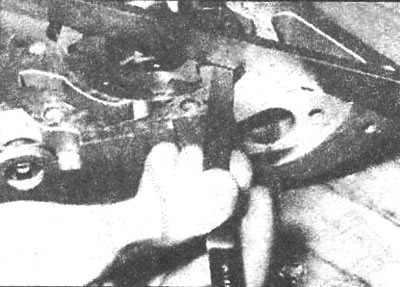

Рис. 8.30. Проверка торцевого зазора роторов масляного насоса
Щупом проверьте зазор между наружным ротором и корпусом масляного насоса (рис. 8.31).

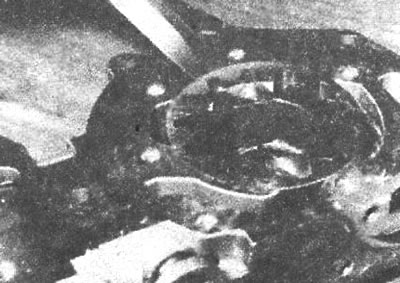

Рис. 8.31. Проверка зазора между наружным ротором и корпусом масляного насоса
Если зазоры превышают допустимые значения или на элементах насоса имеются риски или царапины, замените масляный насос в сборе.
Сжатым воздухом очистите каналы масляного насоса. Если при очистке будут использоваться растворители, перед установкой насоса подождите до его полного высыхания.
Через входной канал залейте в насос чистое моторное масло, при этом пальцами проворачивайте внутренний ротор насоса.
Отверткой как рычагом извлеките сальник из корпуса насоса. Молотком и оправкой соответствующего диаметра установите новый сальник и смажьте моторным маслом его рабочие кромки.
Установка
Очистите от остатков старой прокладки привалочные поверхности масляного насоса и блока цилиндров.
Установите на блок цилиндров новую прокладку передней крышки блока цилиндров (масляного насоса). Установите насос и закрепите болтами, затянув их требуемым моментом.
Установите маслозаборную трубку с сетчатым фильтром и новым уплотнительным кольцом и закрепите ее болтами.
Установите шкив коленчатого вала.
Установите и отрегулируйте натяжение зубчатого ремня привода газораспределительного механизма.
Установите масляный поддон.
Наверните новый масляный фильтр и залейте в двигатель моторное масло.
Пустите двигатель и через несколько минут проверьте уровень моторного масла.
