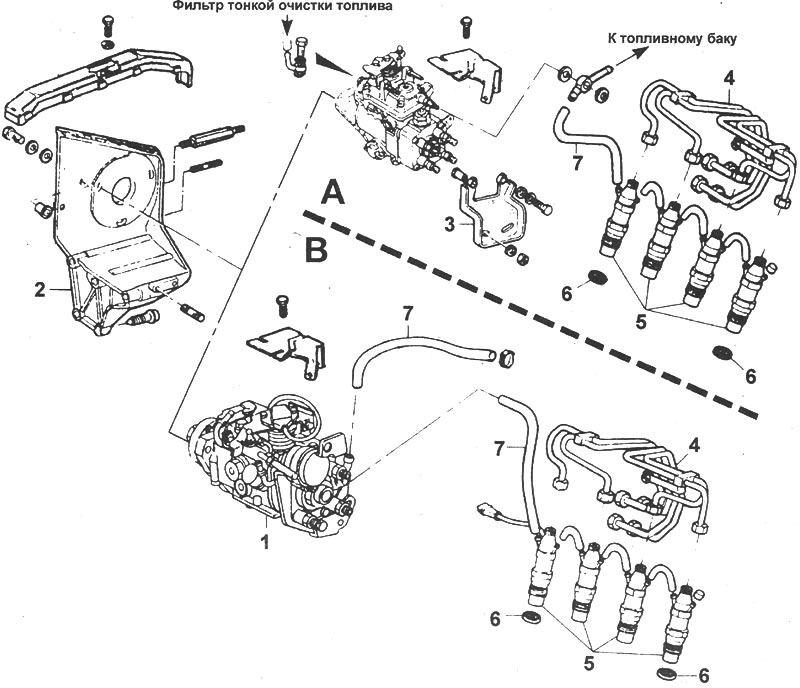

Рис. 7.11. Топливный насос высокого давления: А - топливный насос высокого давления Bosch (TD 75); В - топливный насос высокого давления Lucas (TD 100); 1 - топливный насос высокого давления; 2 - передний кронштейн топливного насоса высокого давления; 3 - задний кронштейн топливного насоса высокого давления; 4 - топливные трубки высокого давления, соединяющие топливный насос и форсунки; 5 - форсунки; 6 - пламегасящие шайбы; 7 - шланг возврата топлива
Снятие
Поднимите автомобиль на подъемнике и снимите правое переднее колесо.
Отсоедините провода от клемм аккумуляторной батареи и снимите батарею.
Снимите ремень привода навесного оборудования.
Установите поршень первого цилиндра в ВМТ и снимите зубчатый ремень.
Заблокируйте шкив топливного насоса высокого давления, для чего временно вверните два болта в отверстия, предусмотренные для этого в кронштейне насоса. Затем выверните три болта крепления шкива, выверните два блокирующих болта и снимите шкив с вала топливного насоса высокого давления.
Отсоедините трубки от топливного фильтра на насосе, трубки возврата топлива от насоса и форсунок.
Снимите защитную перегородку.
Отсоедините от топливного фильтра электрические разъемы и трубки подачи и возврата топлива и снимите топливный фильтр.
Отсоедините трос акселератора от топливного насоса высокого давления.
Отсоедините электрические разъемы от датчика акселератора, электромагнитного клапана момента опережения впрыска топлива и электромагнитного клапана остановки двигателя.
Отсоедините трубки, соединенные с сепаратором масляных паров, выверните три болта (один болт расположен снизу сепаратора) и снимите сепаратор с перегородки моторного отсека.
Отсоедините вакуумную трубку от впускного коллектора и устройства ускоренного холостого хода, расположенного на насосе
Отверните соединительные гайки и снимите топливные трубки высокого давления, соединяющие топливный насос и форсунки.
Выверните болты и снимите топливный насос.
Установка
Установка проводится в последовательности, обратной снятию.
