Блок-фары
Перед заменой ламп в блок-фаре снимите защитную крышку 4 (см. рис. 7-27), которая фиксируется проволочным держателем 3. Для замены лампы ближнего (или дальнего) света снимите колодку 7, выведите из пазов усики пружинной защелки 8 и извлеките лампу 6.
Чтобы заменить лампу указателя поворота поверните патрон 1 против часовой стрелки и выньте его из гнезда.
Для доступа к лампе габаритного света необходимо демонтировать колодку ближнего света фар.
Противотуманная фара
На автомобиль в зависимости от комплектации устанавливаются два типа противотуманных фар. В противотуманной фаре 1 (рис. 7-30а) (комплектация GLS) перегоревшую лампу 3 меняйте предварительно сняв фару с автомобиля. Чтобы извлечь лампу снимите защитный резиновый кожух 4 и выведите из пазов усики пружинной защелки 2. Для удобства демонтажа лампы предварительно снимите с нее колодку 5.
Рис. 7-30. Замена лампы в противотуманной фаре: а) на автомобиле в комплектации GLS: 1 - корпус противотуманной фары; 2 - защелка; 3 - лампа; 4 - защитный кожух; 5 - колодка лампы.
Для замены лампы в противотуманной фаре 2 (рис. 7-30б) (комплектация GLC) отсоедините колодку 4 жгута проводов переднего от лампы и извлеките лампу 3 из корпуса фары.

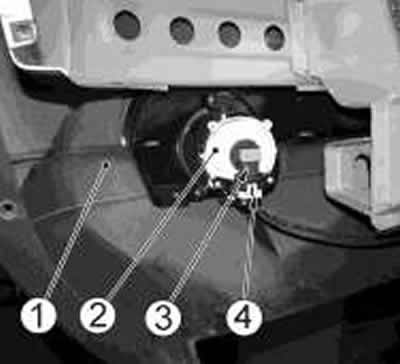

Рис. 7-30. Замена лампы в противотуманной фаре: б) на автомобиле в комплектации GLC: 1 - бампер передний; 2 - противотуманная фара; 3 - лампа; 4 - колодка жгута проводов переднего.
Задний фонарь
Замену ламп в заднем фонаре проводите со стороны багажного отделения, предварительно открыв клапан в обивке боковины багажного отделения. Для доступа к перегоревшей лампе 1 (рис. 7-31) поверните патрон 2 против часовой стрелки и выньте его в сборе с лампой. Чтобы вынуть лампу из патрона нажмите на лампу и поверните ее против часовой стрелки.

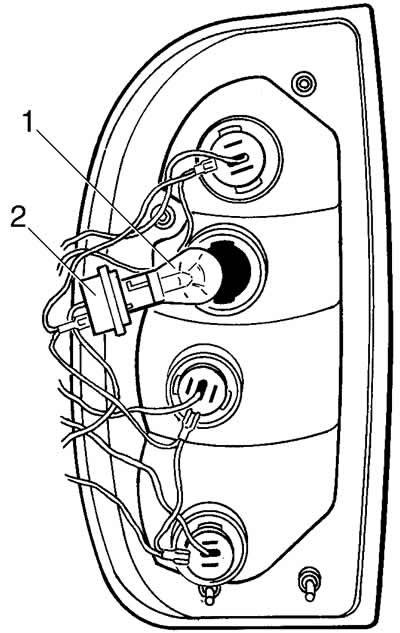

Рис. 7-31. Замена ламп в заднем фонаре: 1 - лампа; 2 - патрон.
Плафон освещения салона
В плафоне освещения салона (рис. 7-32) перегоревшую лампу 2 меняйте, сняв рассеиватель 1, для чего нажмите пальцами на рассеиватель с боков по оси его включения/выключения и потяните его вниз. Лампа удерживается в плафоне пружинными контактами.

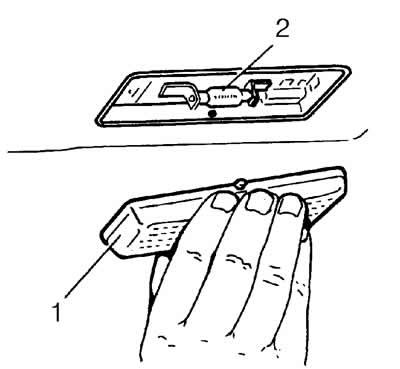

Рис. 7-32. Замена лампы в плафоне освещения салона: 1 - рассеиватель; 2 - лампа.
Фонарь освещения номерного знака
Перегоревшую лампу 3 (рис. 7-33) в фонаре освещения номерного знака меняйте только после его снятия с автомобиля, для чего отверните винты 6, вставьте отвертку в паз 4, нажмите пальцем к центру защелку 5 и отверткой аккуратно снимите рассеиватель 2. Лампа в корпусе 1 удерживается пружинными контактами.

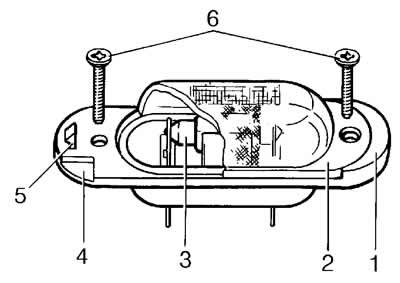

Рис. 7-33. Замена лампы в фонаре освещения номерного знака: 1 - корпус; 2 - рассеиватель; 3 - лампа; 4 - паза; 5 - защелка; 6 - винты крепления.
Боковой указатель поворотов
Для замены лампы в боковом указателе поворотов (рис. 7-34) снимите его с автомобиля. В гнезде указатель удерживается пружинными фиксаторами. Затем снимите защитный резиновый колпачок 1, выньте патрон в сборе с лампой из корпуса 2 и извлеките лампу.

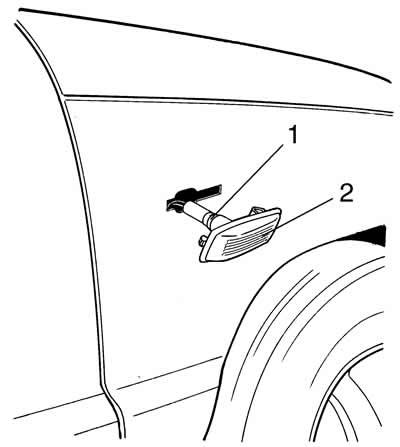

Рис. 7-34. Замена ламп в боковом указателе поворота: 1 - защитный колпачок; 2 - корпус бокового указателя поворота.
Плафон индивидуальной подсветки
Чтобы заменить перегоревшую лампу в плафоне индивидуальной подсветки необходимо демонтировать его выключатель. Для этого прижмите выключатель с боков по оси его включения-выключения, выведите из зацепления выступы оси с отверстиями в неподвижной части плафона и затем потяните выключатель вниз.
Фонарь освещения вещевого ящика
Для замены лампы в фонаре освещения вещевого ящика извлеките его из гнезда, аккуратно поддев его сверху отверткой.
