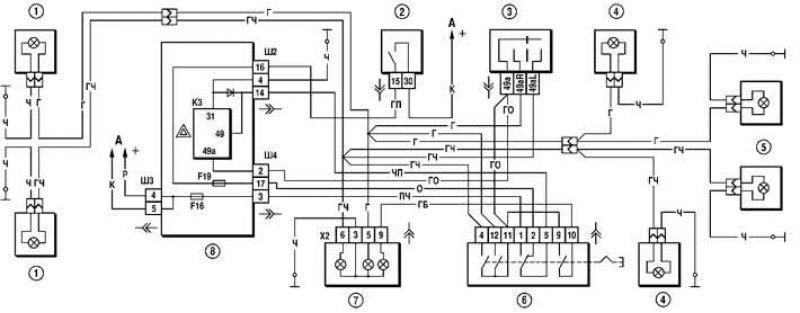

Рис. 7-25. Схема включения указателей поворота и аварийной сигнализации: 1 - лампы указателей поворота в блок-фарах; 2 - выключатель зажигания; 3 - переключатель указателей поворота; 4 - боковые указатели поворота; 5 - лампы указателей поворота в задних фонарях; 6 - выключатель аварийной сигнализации; 7 - комбинация приборов с контрольными лампами указателей поворота и аварийной сигнализации; 8 - монтажный блок; К3 - реле-прерыватель указателей поворота и аварийной сигнализации; А - к источникам питания.
Реле-прерыватель должен обеспечивать мигание ламп указателей поворота с частотой 90±30 циклов в минуту при окружающей температуре от -40°С до +65°С и напряжении от 10,8 до 15 В.
