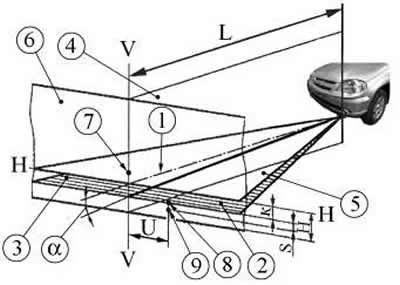

Рис. 7-28. Регулировка противотуманных фар по экрану: 1 - ось отсчета светового прибора (фары); 2 - горизонтальная (левая) часть светотеневой границы; 3 - наклонная (правая) часть светотеневой границы; 4 - вертикальная плоскость, проходящая через ось отсчета; 5 - плоскость, параллельная плоскости рабочей площадки, на которой установлен автомобиль; 6 - плоскость экрана; 7 - положение контрольной точки для измерения силы света противотуманных фар в направлении 3° вверх; 8, 9 - координаты точек для измерения положения светотеневой границы в вертикальной плоскости;
"К" - расстояние по экрану от проекции оптического центра фары до положения светотеневой границы пучка света противотуманной фары (200 мм);
"Н" - расстояние от проекции оптического центра фары до плоскости рабочей площадки;
"U", "S" - координаты точек измерения положения светотеневой границы в горизонтальной и вертикальной плоскостях соответственно (значения "U"<600 мм; "S"=174,5 мм).
Поставьте полностью заправленный и снаряженный автомобиль, с нагрузкой 735 Н (75 кгс) на сиденье водителя, на ровной горизонтальной площадке в 10 м от экрана (щит размером около 2х1 м и т.п.) так, чтобы ось автомобиля была ему перпендикулярна. Перед разметкой экрана удостоверьтесь, что давление воздуха в шинах составляет 0,19 МПа (1,9 кгс/см2), а затем 2-3 раза прожмите подвеску автомобиля для самоустановки ее узлов.
Проверьте и при необходимости отрегулируйте направление света противотуманных фар. При этом верхняя светотеневая граница пучка противотуманной фары должна быть параллельна плоскости рабочей площадки, на которой установлен автомобиль.
Регулируются фары вращением винта 1 (рис. 7-29), который поворачивает оптический элемент в горизонтальной плоскости.
Рис. 7-29. Регулировка противотуманной фары: 1 - расположение регулировочного винта; 2 - противотуманная фара; 3 - передний бампер.
Сила света противотуманных фар, измеренная в вертикальной плоскости, проходящей через ось отсчета, должна быть не более 625 кд в направлении 3° вверх от положения светотеневой границы. При несоответствии силы света указанной выше величине выполните повторную регулировку не ниже 0,5% в вертикальном направлении от значения угла 69' и измерьте силу света.
