Фары
На автомобилях применяются блок фары, объединяющие в себе фары ближнего и дальнего света (с однонитевыми лампами) и указатели поворота. Кроме того, в одной из фар находится лампа габаритного света.
Схема включения фар показана на рис. 7-21. Ближний и дальний свет фар включается с помощью вспомогательных реле К4 и К5, расположенных в монтажном блоке. Управляющее напряжение на обмотки реле подается от переключателя 3 света фар, если полностью нажата клавиша переключателя 5 наружного освещения. При включении ближнего света горят лампы ближнего света, а при включении дальнего света — все лампы (и ближнего, и дальнего света).
Рис. 7-21. Схема включения фар: 1 - блок-фары; 2 - монтажный блок; 3 - переключатель света фар; 4 - выключатель зажигания; 5 - выключатель наружного освещения; 6 - контрольная лампа дальнего света фар в комбинации приборов; К4 - реле включения ближнего света фар; К5 - реле включения дальнего света фар; А - к источникам питания.
Независимо от положения клавиши переключателя 5 можно кратковременно включать дальний свет фар, оттягивая на себя рычаг переключателя 3 света фар. При этом напряжение к контакту «30» переключателя 3 подается непосредственно от источников питания.
Противотуманные фары
Схема включения противотуманных фар показана на рис. 7-22. Фары включаются выключателем 4 с помощью вспомогательного реле 5 типа 904.3747-11 или 904.3747-11А, установленного в колодке, прикрепленной к задней стороне монтажного блока. Противотуманные фары можно включить только в том случае, если переключателем 3 включено наружное освещение.
Рис. 7-22. Схема включения противотуманных фар: 1 - противотуманные фары; 2 - монтажный блок; 3 - выключатель наружного освещения; 4 - выключатель противотуманных фар; 5 - реле включения противотуманных фар; А - к источникам питания.
Противотуманный свет
Схема включения противотуманного света показана на рис. 7-23. Лампы противотуманного света 3 в задних фонарях включаются выключателем 4 через блок 5 управления АПС только в том случае, если включены фары (полностью нажата соответствующая клавиша переключателя 2 наружного освещения). При выключении габаритных огней задние противотуманные огни выключаются автоматически.
(Оригинал опубликован на онлайн-портале: AutoInstruction.ru)

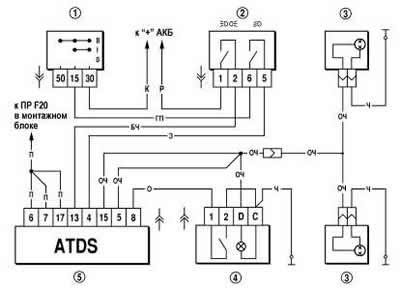

Рис. 7-23. Схема включения противотуманных огней: 1 - выключатель зажигания; 2 - переключатель наружного освещения; 3 - лампы противотуманного света в задних фонарях; 4 - выключатель задних противотуманных огней; 5 - блок управления автомобильной противоугонной системы.
Наружное освещение
Схема включения наружного освещения показана на рис. 7-24. Габаритный свет включается переключателем 6 наружного освещения.

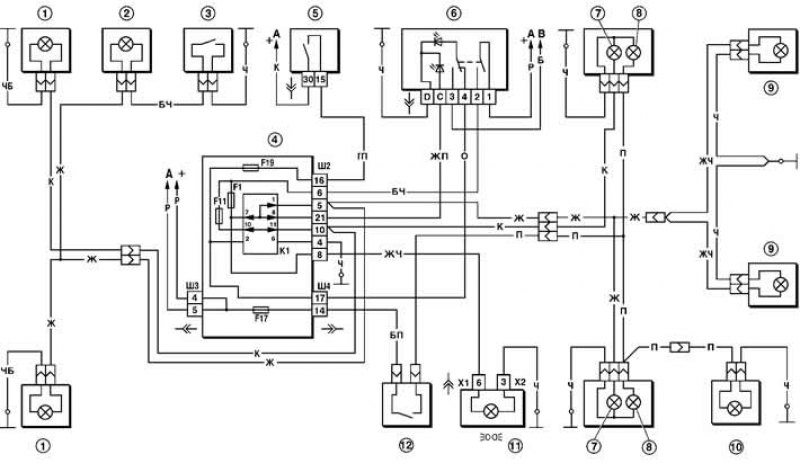

Рис. 7-24. Схема включения наружного освещения: 1 - лампы габаритного света в блок-фарах; 2 - лампа подкапотная; 3 - выключатель подкапотной лампы; 4 - монтажный блок; 5 - выключатель зажигания; 6 - переключатель наружного освещения; 7 - лампы габаритного света в задних фонарях; 8 - лампы стоп-сигнала в задних фонарях; 9 - дополнительный сигнал торможения; 10 - фонари освещения номерного знака; 11 - контрольная лампа включения наружного света в комбинации приборов; 12 - выключатель стоп-сигнала; К1 - реле контроля исправности ламп (внутри реле показаны контактные перемычки, которые должны устанавливаться при отсутствии реле); А - к источникам питания; В - к лампам освещения приборов.
Питание ламп габаритного света и стоп-сигнала происходит через реле К1 контроля исправности ламп. Если реле контроля исправности ламп не установлено в монтажном блоке, то вместо него должны стоять контактные перемычки, показанные стрелками на рис. 7-24.
Указатели поворота
Схема включения указателей поворота и аварийной сигнализации показана на рис. 7-25. Указатели поворота правого или левого борта включаются переключателем 3. В режиме аварийной сигнализации выключателем 6 включаются все указатели поворота. Мигание ламп обеспечивается реле-прерывателем К3 в монтажном блоке.

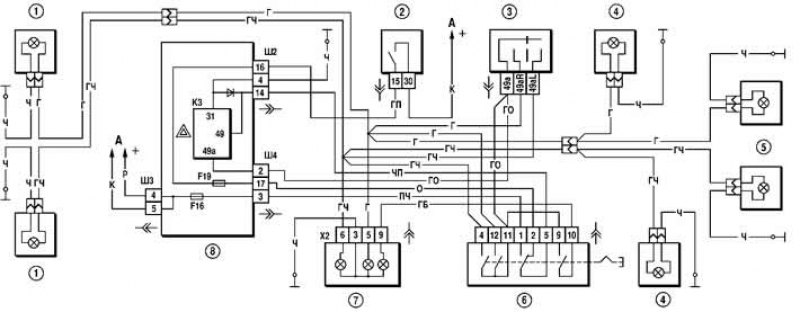

Рис. 7-25. Схема включения указателей поворота и аварийной сигнализации: 1 - лампы указателей поворота в блок-фарах; 2 - выключатель зажигания; 3 - переключатель указателей поворота; 4 - боковые указатели поворота; 5 - лампы указателей поворота в задних фонарях; 6 - выключатель аварийной сигнализации; 7 - комбинация приборов с контрольными лампами указателей поворота и аварийной сигнализации; 8 - монтажный блок; К3 - реле-прерыватель указателей поворота и аварийной сигнализации; А - к источникам питания.
