У выключателя зажигания проверяется правильность замыкания контактов при различных положениях ключа (табл. 7-3), работа противоугонного устройства и наличие связи с автомобильной противоугонной системой. Напряжение от аккумуляторной батареи и генератора подводится к контакту «30» (рис. 7-3). Для разгрузки контактов выключателя зажигания в монтажном блоке установлено реле К6.
Рис. 7-3. Схема соединений выключателя зажигания (при вставленном ключе):

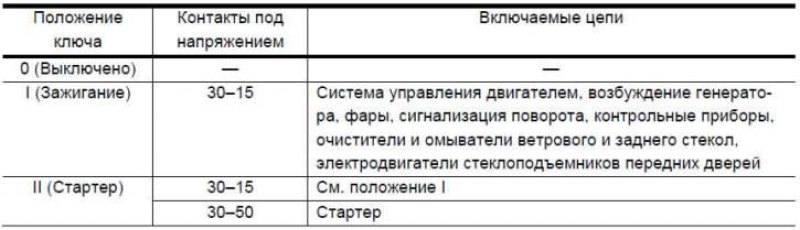

Таблица 7-3. Включаемые цепи при различных положениях ключа
Запорный стержень противоугонного устройства должен выдвигаться, если ключ установить в положение 0 (выключено) и вынуть из замка. Запорный стержень должен утапливаться после поворота ключа из положения 0 (выключено) в положение I (зажигание). Ключ должен выниматься из замка только в положении 0.
(Источник доступен на веб-сайте Autoinstruction.ru)
Блокировочное устройство против повторного включения стартера не должно допускать повторный поворот ключа из положения I (зажигание) в положение II (стартер). Такой поворот должен быть возможен только после предварительного возвращения ключа в положение 0 (выключено).
Автомобильная противоугонная система (иммобилизатор) имеет специальную индикацию в блоке контрольных ламп, которая включается в следующих случаях:
- если АПС не активизирована, то после включения зажигания контрольная лампа включается и горит до тех пор, пока зажигание включено. В этом случае необходимо обратиться на станцию технического обслуживания для ее активизации;
- если при включении зажигания контрольная лампа мигает, значит АПС неисправна и следует обратиться на станцию технического обслуживания для устранения неисправности;
- при использовании обучающего ключа (ключ зажигания с вставкой красного цвета на торце) контрольная лампа мигает в течение 6 секунд при выключении зажигания.
