Снятие
Снимите приводной вал.

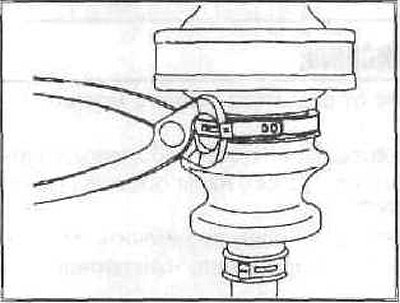

Разрежьте бокорезами хомут чехла внутреннего шарнира.

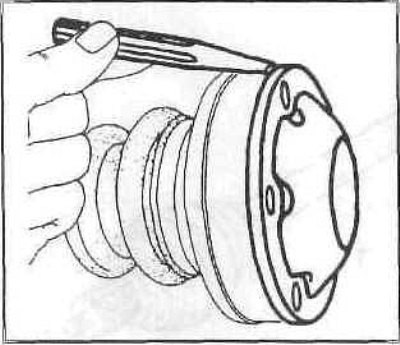

Отожмите крышку с кольца шарнира пробойником.
Отожмите резиновый чехол от кольца шарнира и сдвиньте его на вале.
Удалите тряпкой смазку шарнира (ШРУСа).

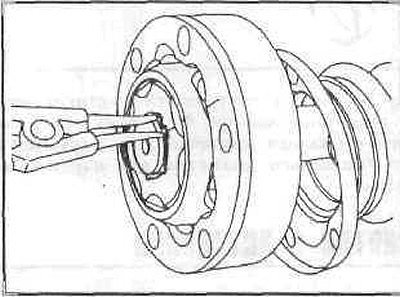

Сожмите стопорное кольцо специальными шлицами и снимите его.
Выпрессуйте вал подходящей оправкой (1) из внутреннего ШРУСа (2). При этом нужно положить шаровую ступицу на опорную пластину (3).
Смотрите источник на портале www.Autoinstruction.ru
Проверьте шарнир (ШРУС) на наличие загрязнений или повреждений и, при необходимости, замените его.
Очистите загрязненный шарнир, для чего его нужно разобрать. В этом случае нужно пометить положение ступицы, сепаратора подшипника и детали шарнира друг относительно друга с торцевой поверхности.
Стяните внутренний чехол (со стороны КПП) через приводной вал.
При необходимости разрежьте хомуты резинового чехла на наружном шарнире и стяните чехол через заднюю часть вала. Следите при этом, чтобы грязь не попала в шарнир.
Установка
Для замены чехла используется полный ремонтный набор. У автомобилей с большим пробегом рекомендуется также заменить второй резиновый чехол.
Тщательно очистите ШРУС в собранном состоянии.

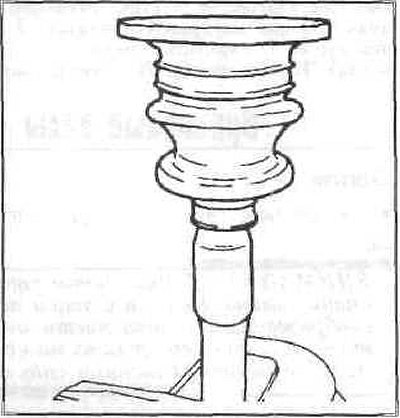

Наденьте новые резиновые чехлы. При этом закройте места с острыми краями на валу подходящей втулкой или клейкой лентой, чтобы не повредить чехлы.
Заполните шарнир свежей смазкой.
Внимание: Специальная смазка имеется в ремонтном наборе с чехлами.
Наденьте внутренний ШРУС и приводной вал.
Зажмите приводной вал в тисках с помощью зажимного приспособления (1).
Напрессуйте ШРУС до упора с помощью подходящей трубы (2). Снимите зажимное приспособление.
Установите новое стопорное кольцо с помощью подходящих щипцов, обратив внимание на его правильную посадку в пазу.

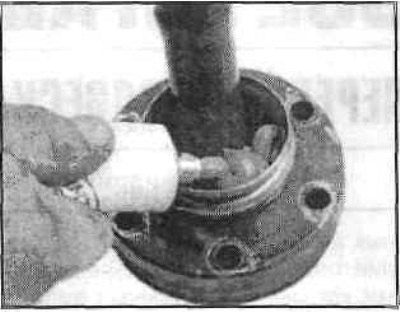

Заполните ШРУСы и резиновые чехлы наружного и внутреннего шарнира специальной смазкой.
Количество смазки:
- внутренний ШРУС — 85 г;
- наружный ШРУС — 100 г.
Смажьте уплотняемые поверхности крышку тонким слоем герметика. Прижмите крышку нажимным кольцом.
Смажьте уплотняемые поверхности крышки чехла тонким слоем того же герметика. Прижмите крышку нажимным кольцом.
Закрепите резиновый чехол на крышке чехла хомутом. Обратите внимание на то, чтобы замок большого чехла был между двумя отверстиями ШРУСа.
Наденьте резиновый чехол наружного ШРУСа и закрепите его большой диаметр.

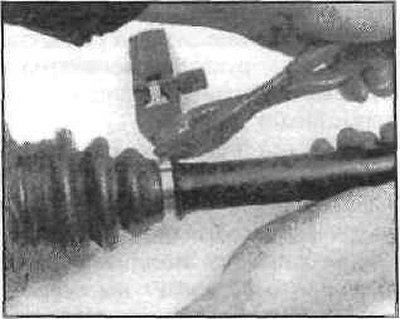

Наденьте чехлы на выступы приводного вала и закрепите их хомутами.
Установите приводной вал.
