1 - Большой стяжной хомут; 2 - Малый стяжной хомут; 3 - Защитный чехол; 4 - Обойма; 5 - Корпус шарнира; 6 - Сепараторы; 7 - Приводной вал колеса; 8 - Шарики; 9 - Стяжной хомут
Снятие
Снимите валы привода колес с нужной стороны.

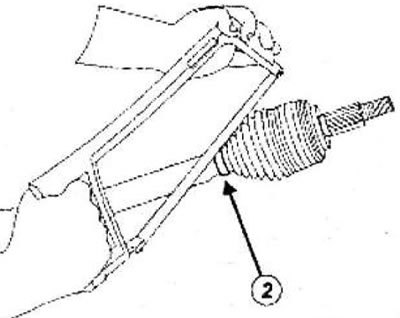

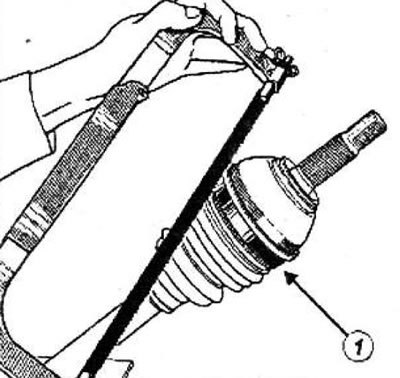

Разрежьте большой (1) и малый (2) стяжные хомуты с помощью кусачек или пилы по металлу, стараясь не повредить корпус шарнира и приводной вал.
 |
 |

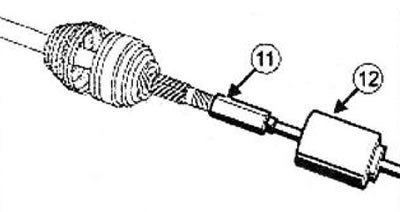

Снимите корпус шарнира, используя приспособление (11) и съемник (Emb. 880) (12).
Снимите:
- стопорное кольцо (9),

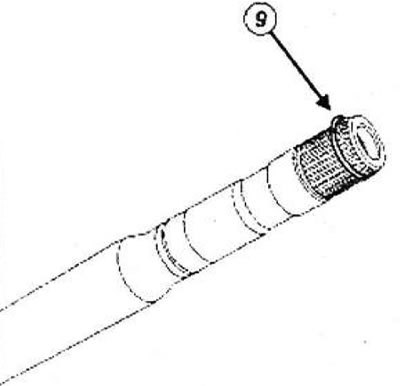

- защитный чехол приводного вала (3).
Установка
Внимание! Не используйте растворители для очистки деталей шарнира.
Примечание: Строго соблюдайте предписанию объем смазки.
Детали, подлежащие обязательной замене:
- защитный чехол приводного вала переднего колеса, со стороны колеса,
- стопорное кольцо прокладки переднего приводного вала со стороны колеса.
Обязательно замените:
- малый стяжной хомут,
- большой стяжной хомут.
При помощи установки для очистил под давлением очистите приводной вал и корпус шарнира.

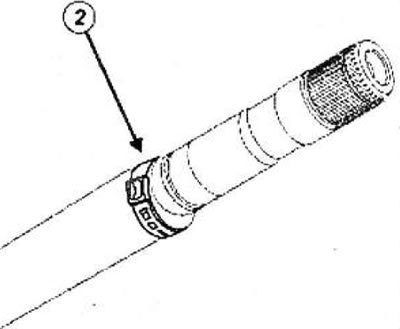

Наденьте хомут малого диаметра (2) на приводной вал.
Для облегчения установки защитного чехла слегка смажьте прилагаемой к чехлу смазкой приводной вал
Установите защитный чехол (3) на приводной вал.
Установите:
- новое стопорное кольцо (9),

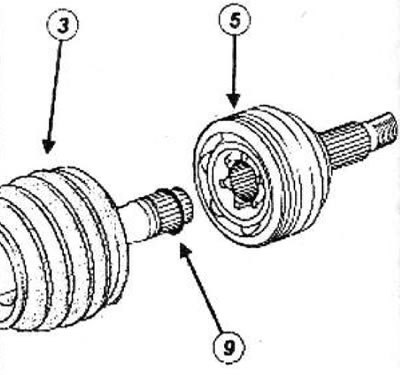

- корпус шарнира (5) на приводной вал, постукивая по корпусу шарнира латунной выколоткой так, чтобы стопорное кольцо защелкнулось за обоймой.
Заполните чехол и корпус шарнире смазкой в равном количестве.
Расположите кромки чехла в пазах корпуса шарнира и приводного вала колеса.
Примечание: Проверьте правильность положена уплотнительной кромки защитного чехла в канавке приводного вала.
Покачайте ШРУС вручную, чтобы проверить правильность установки поясков чехла.
Введите стержень с закругленными кромками между чехлом и корпусом шарнира, чтобы отрегулировать количество воздуха внутри шарнира.
Установите:
- малый стяжной хомут на защитный чехол внутреннего шарнира приводного вала,
- большой стяжной хомут на защитный чехол внутреннего шарнира приводного вала.

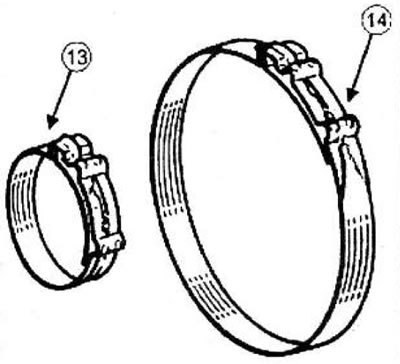

Защелкиваемые хомуты CAILLEAU
Затяните небольшой хомут (13) и большой хомут (14) до щелчка при помощи приспособления.

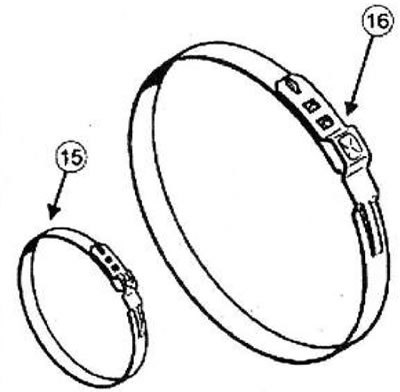

Хомуты OETlKER
Затяните небольшой хомут (15) и большой хомут (16) при помощи приспособления.
Положение 1 - Предварительное обжатие и установка хомута
Поставьте распорку (17) в нижний вырез и сожмите клещи до упора. Предварительно обжатый хомут может скользить по защитному чехлу. Расположите его в нужном месте.
Положение 2 - Обжатие
Поставьте распорку (17) в верхний вырез и сожмите клещи до упора.
Установите приводной вал соответствующего колеса.
