1 - Большой стяжной хомут; 2 - Малый стяжной хомут; 3 - Защитный чехол; 4 - Корпус шарнира; 5 - Стяжной хомут; 6 - Трехшиповик; 7 - Чашка; 8 - Тарельчатая пружина; 9 - Грязеотражательное кольцо; 10 - Приводной вал колеса
Снятие
Снимите приводной вал левого переднего колеса.

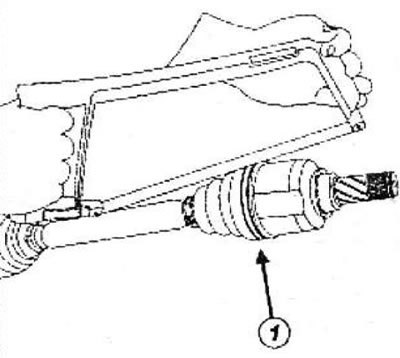

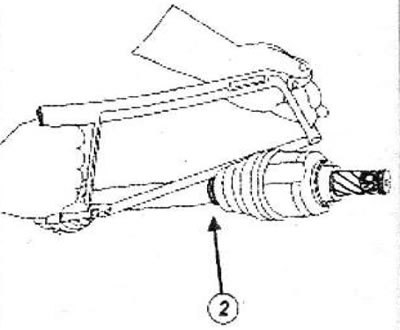

Разрежьте большой (1) и малый (2) стяжные хомуты с помощью кусачек или пилы по металлу, стараясь не повредить корпус шарнира и приводной вал.
 |
 |
Сдвиньте чехол так, чтобы освободить корпус шарнира.
Установите корпус шарнира(4).
Примечание:
- Корпус шарнира не имеет стопорной защелки, поэтому снимается без усилия,

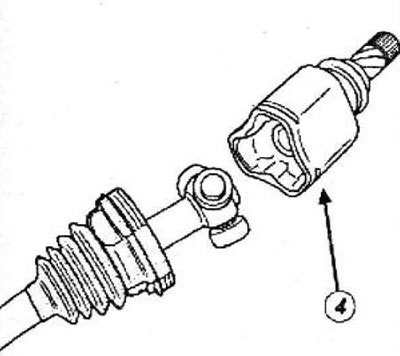

- Не снимайте ролики с цапф, так как ролики и иголки приработаны друг к другу, и не должны меняться местами.
Удалите как можно больше консистентной смазки.
Примечание: Ни в коем случае не используйте растворитель для удаления смазки.

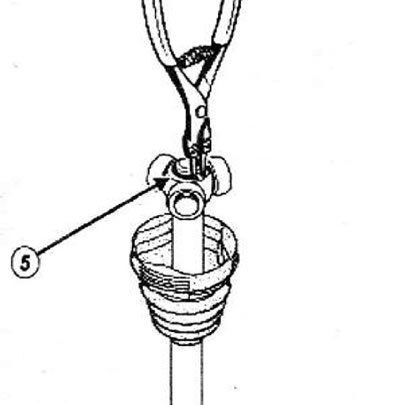

Снимите стопорное кольцо (5) специальными щипцами.

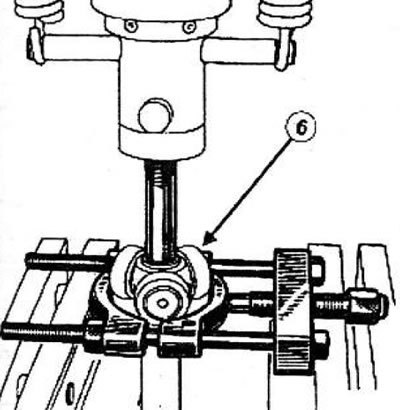

С помощью пресса спрессуйте шарнир (6) используя в качестве упора съемник.
Примечание: Отметьте положение трехшиповика перед снятием.
Снимите:
- защитный чехол с приводного вала,
- чашку пружины с пружиной.
Установка
Детали, подлежащие обязательной замене:
- защитный чехол приводного вала левого переднего колеса, со стороны коробки передач,
- стопорное кольцо прокладки переднего приводного вала с о стороны коробки передач.
Источник статьи доступен на сайте autoinstruction
Обязательно замените:
- чашку пружины,
- тарельчатую пружину,
- большой стяжной хомут,
- малый стяжной хомут.
Используйте установка для очистки под давлением для очистки приводного вала, трехшиповика и корпуса шарнира.

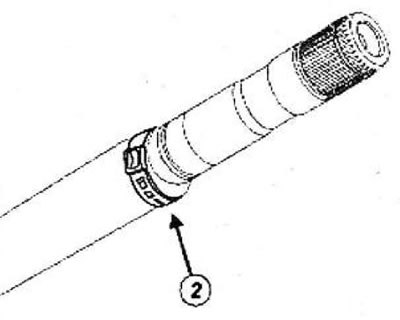

Наденьте хомут малого диаметра (2) на приводной вал.
Для облегчения установки защитного чехла слегка смажьте прилагаемой к чехлу смазкой приводной вал.
Установите защитный чехол (3) на приводной вал.
Вставьте уплотнительную кромку защитного чехла в канавку приводного вала.
Установите:
- трехшиповик (6) в отмеченное при снятии положение,

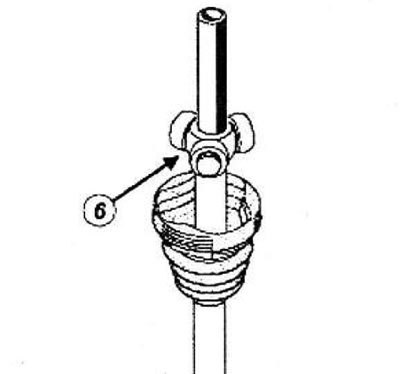

- новое стопорное кольцо с помощью щипцов для стопорных колец.
Установите:

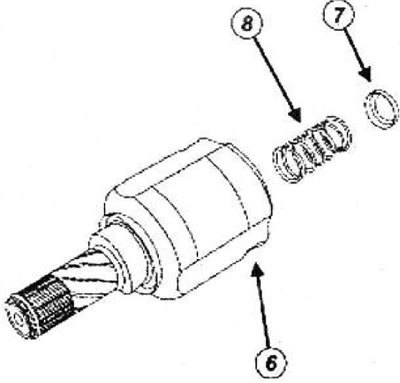

- чашку (7) на пружину (8),
- чашку с пружиной в корпус шарнира (6).
Заполните поровну смазкой в требуемом количестве чехол и корпус шарнира.
Установите корпус шарнира на трехшиповик.
Вставьте уплотнительную кромку защитного чехла в канавку корпуса шарнира.
Примечание: Проверьте правильность положения уплотнительной кромки защитного чехла в канавке приводного вала.

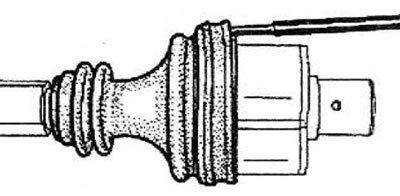

Введите стержень с закругленными кромками между чехлом и приводным валом, чтобы отрегулировать количество воздуха внутри шарнира.
Установите:
- малый стяжной хомут на защитный чехол внутреннего шарнира приводного вала,
- большой стяжной хомут на защитный чехол внутреннего шарнира приводного вала.
Установите приводной вал левого переднего колеса.
