1 - Грязеотражательное кольцо; 2 - Приводной вал колеса; 3 - Подшипник промежуточного вала; 4 - Корпус шарнира; 5 - Трехшиповик; 6 - Защитный чехол; 7 - Малый стяжной хомут; 8 - Большой стяжной хомут; 9 - Стяжной хомут
Снятие
Снимите приводной вал правого переднего колеса.

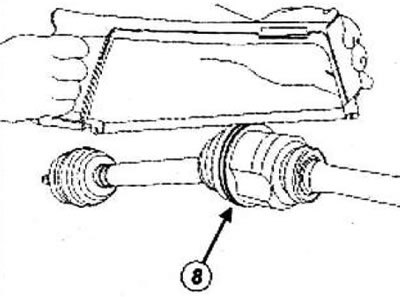

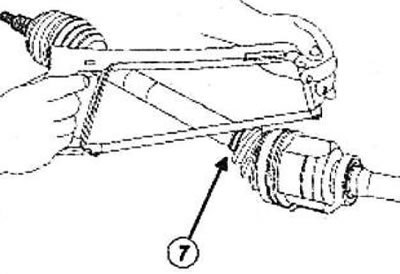

Разрежьте большой (8) и малый (7) стяжные хомуты с помощью кусачек или пилы по металлу, стараясь не повредить корпус шарнира и приводной вал.
 |
 |
Сдвиньте чехол так, чтобы освободить корпус шарнира.
Установите корпус шарнира (3).
Примечание:
- Корпус шарнира не имеет стопорной защелки, поэтому снимается без усилия.
- Не снимайте ролики с цапф, так как ролики и иголки приработаны друг к другу, и не должны меняться местами.
Удалите как можно больше консистентной смазки, содержащейся в корпусе шарнира.
Примечание: Ни в коем случае не используйте растворитель для удаления смазки.

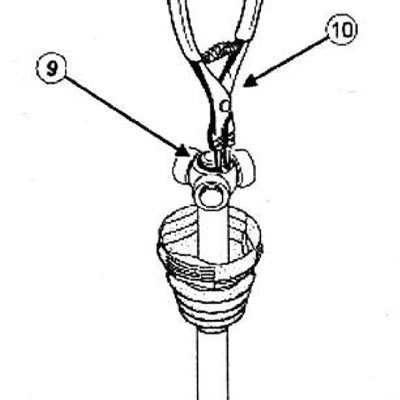

Снимите стопорное кольцо (9) специальными щипцами (10).

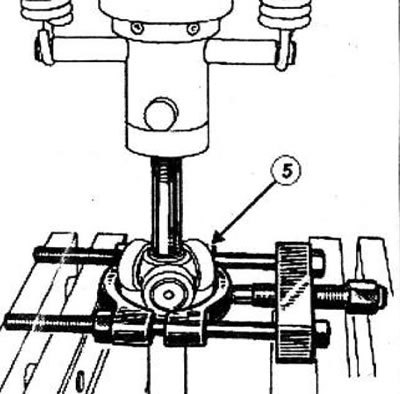

С помощью пресса (5) спрессуйте трехшиповик, используя в качестве упора съемник.
Примечание: Отметьте положение трехшиповика перед снятием.
Снимите защитный чехол с приводного вала.
Установка
Детали, подлежащие обязательной замене:
- защитный чехол приводного вала правого переднего колеса, со стороны коробки передач,
- стопорное кольцо прокладки переднего приводного вала со стороны коробки передач.
Обязательно замените:
- большой стяжной хомут,
- малый стяжной хомут.
Используйте установка для очистки под давлением для очистки приводного вала, трехшиповика и корпуса шарнира.

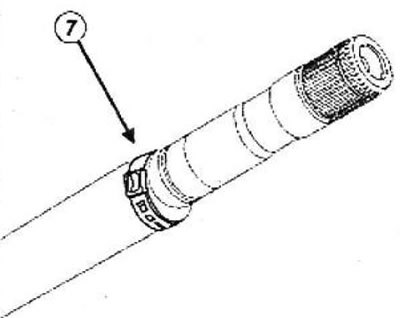

Наденьте хомут малого диаметра (7) на приводной вал.
Для облегчения установки защитного чехла слегка смажьте прилагаемой к чехлу смазкой приводной вал.

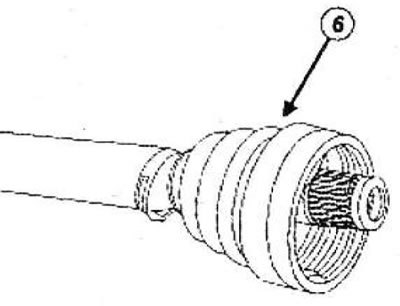

Установите защитный чехол (6) на приводной вал.
Вставьте уплотнительную кромку защитного чехла в канавку приводного вала.

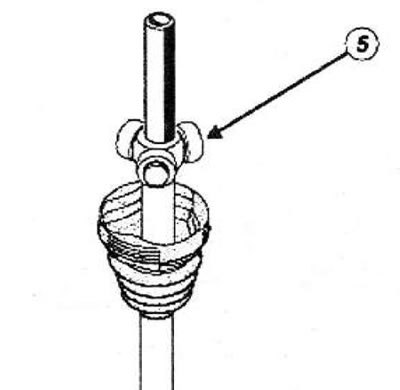

Вставьте трехшиповик (5), сохраняя положение, отмеченное при снятии.
Установите новое стопорное кольцо с помощью щипцов для стопорных колец.
Заполните поровну смазкой чехол и корпус шарнира.
Установите корпус шарнира на трехшиповик.
Вставьте уплотнительную кромку защитного чехла в канавку корпуса шарнира.
Примечание: Проверьте правильность положения уплотнительной кромки защитного чехла в канавке приводного вала.
Установите:
- малый стяжной хомут на защитный чехол внутреннего шарнира приводного вала,
- большой стяжной хомут на защитный чехол внутреннего шарнира приводного вала.

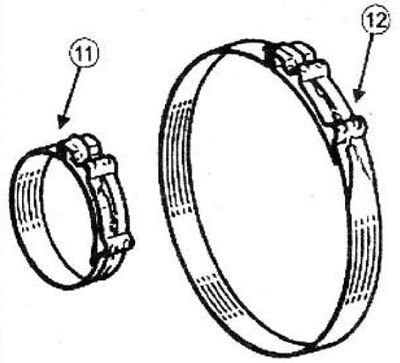

Защелкиваемые хомуты CAILLEAU
Затяните небольшой хомут (11) и большой хомут (12) до щелчка при помощи приспособления.

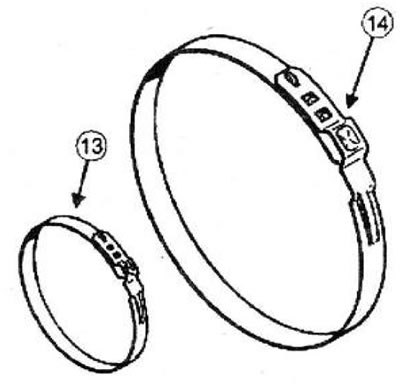

Хомуты OETiKER
Затяните небольшой хомут (13) и большой хомут (14) при помощи приспособления.
Положение 1 - Предварительное обжатие и установка хомута
Поставьте распорку (15) в нижний вырез и сожмите клещи до упора. Предварительно обжатый хомут может скользить по защитному чехлу. Расположите его в нужном месте.
Положение 2 - Обжатие
Поставьте распорку (15) в верхний вырез и сожмите клещи до упора.
Установите приводной вал правого переднего колеса.
