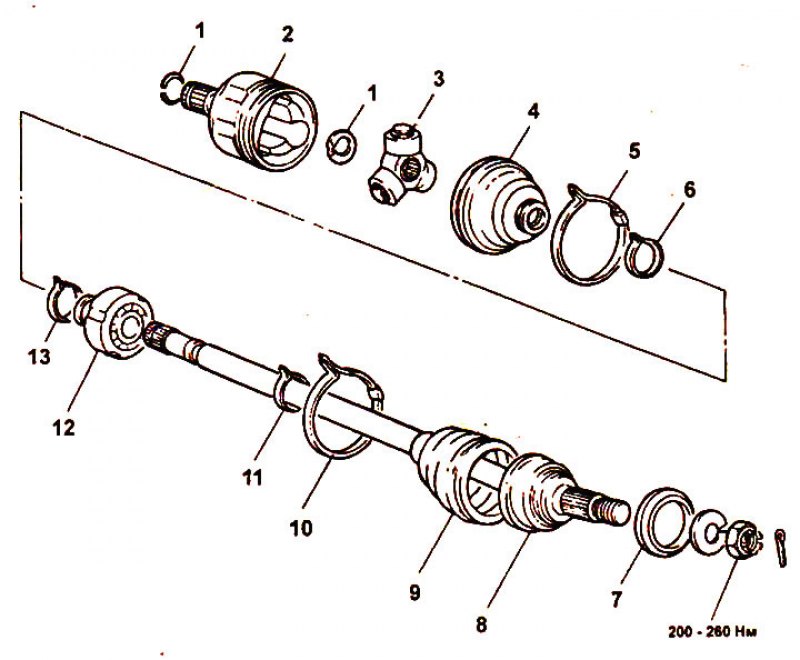

Разборка переднего приводного вала (модели с АКПП). 1 - стопорное кольцо, 2 - наружная обойма внутреннего шарнира, 3 - тройной (внутренний) шарнир, 4 - чехол внутреннего шарнира, 5 - внешний хомут чехла внутреннего шарнира, 6 - внутренний хомут чехла внутреннего шарнира, 7 - пыльник, 8 - внешний шарнир в сборе, 9 - чехол внешнего шарнира, 10 - внешний хомут чехла внешнего шарнира, 11 - внутренний хомут чехла внешнего шарнира, 12 - демпфер, 13 - хомут демпфера.

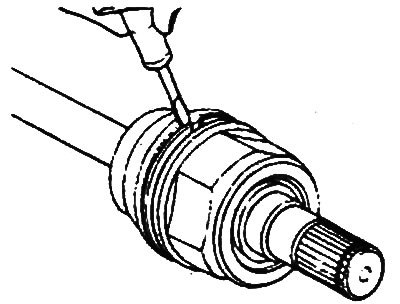

1. Снимите хомуты чехла и сдвиньте чехол внутреннего шарнира.
Внимание: будьте осторожны, не повредите чехол при снятии.

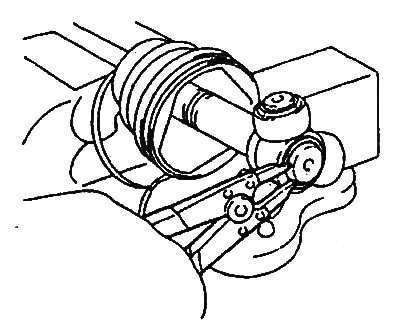

2. Снимите стопорное кольцо и тройной шарнир в сборе с приводного вала.
Перейдите к источнику по ссылке (AutoInstruction.ru)
Примечание: не разбирайте тройной шарнир.
3. Очистите тройной шарнир.
4. Снимите хомуты чехла и сдвиньте чехол внешнего шарнира. Снимите защитные чехлы внешнего и внутреннего шарниров с вала.

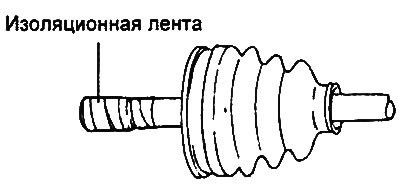

Внимание: если предполагается повторная установка чехла шарнира, то оберните изоляционной лентой шлицевую часть вала, чтобы не допустить повреждения чехла.
