Разборка приводного вала (модели с МКПП). 1 - наружная обойма внутреннего шарнира, 2, 3 - стопорное кольцо, 4 - внутренняя обойма внутреннего шарнира, 5 - сепаратор, 6 - шарик, 7 - чехол внутреннего шарнира, 8 - пыльник, 9 - внешний шарнир в сборе, 10 - чехол внешнего шарнира, 11 - внешний хомут чехла внешнего шарнира, 12 - внутренний хомут чехла внешнего шарнира, 13 - внешний хомут чехла внутреннего шарнира, 14 - внутренний хомут чехла внутреннего шарнира.
* - модели с двигателем 2,7 л.

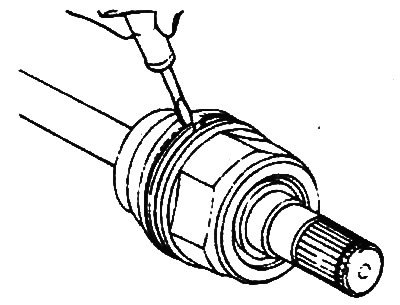

1. Снимите хомуты чехла и сдвиньте чехол внутреннего шарнира.
Внимание: будьте осторожны, не повредите чехол при снятии.

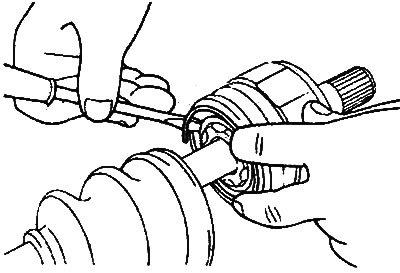

2. Используя шлицевую отвёртку, извлеките стопорное кольцо из наружной обоймы шарнира.
3. Снимите наружную обойму внутреннего шарнира.

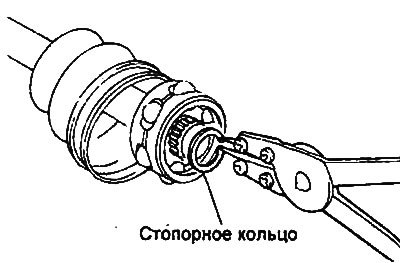

4. Снимите стопорное кольцо и извлеките внутреннюю обойму внутреннего шарнира в сборе с сепаратором и шариками.
5. Очистите внутреннюю обойму шарнира в сборе с сепаратором и шариками, не разбирая узел.
Примечание: будьте внимательны, старайтесь не допускать выпадения шариков. Если шарики выпали, установите их обратно в обойму.
6. Снимите хомуты чехла и сдвиньте чехол внешнего шарнира. Снимите защитные чехлы внешнего и внутреннего шарниров с вала.

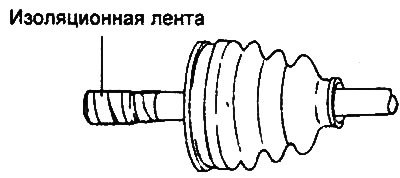

Внимание: если предполагается повторная установка чехла шарнира, то оберните изоляционной лентой шлицевую часть вала, чтобы не допустить повреждения чехла.
