Внимание! Перед тем как приступить к ремонту, убедитесь в том, что элементы системы не горячие.
Снятие
1. Снимаем брызговик двигателя (см. "Брызговик двигателя - снятие и установка").
2. Снимаем датчик концентрации кислорода (см. "Датчик концентрации кислорода - проверка и замена").
3. Снимаем металлографитовое кольцо (см. "Металлографитовое уплотнительное кольцо - замена").

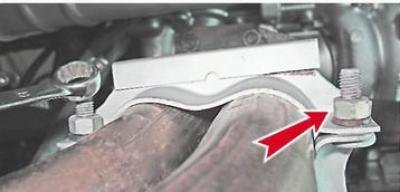

4. Ключом на 13 мм отворачиваем две гайки крепления прижимной планки кронштейна и снимаем ее.

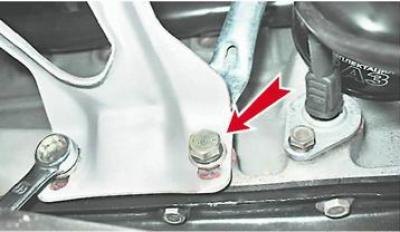

5. Ключом на 13 мм отворачиваем два болта крепления кронштейна к блоку цилиндров.
6. Снимаем кронштейн.
7. Отверткой отгибаем края стопорных пластин гаек крепления приемной трубы к выпускному коллектору (см. ниже).

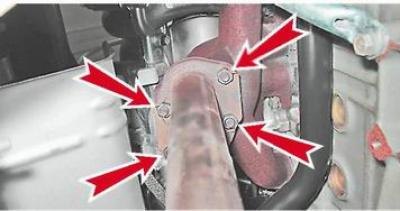

8. Торцовым ключом на 13 мм с удлинителем отворачиваем четыре гайки крепления приемной трубы к выпускному коллектору.
9. Снимаем приемную трубу.

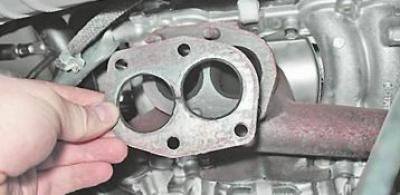

10. Снимаем со шпилек прокладку.
Информация скопирована с сайта: Autoinstruction.ru
Установка
Устанавливаем приемную трубу в обратной последовательности, прокладку между приемной трубой и коллектором заменяем новой.
Поврежденные, деформированные гайки и стопорные пластины также заменяем.
