Примечание. Если снимать вентилятор охлаждения радиатора, не отсоединяя верхний патрубок от радиатора (так можно поступить, чтобы не сливать охлаждающую жидкость), то можно повредить пластины и трубки радиатора.
Снятие
1. Частично сливаем с автомобиля охлаждающую жидкость (см. п. 1-5 и 7 "Замена охлаждающей жидкости").
2. Снимаем аккумуляторную батарею (см. "Аккумуляторная батарея - снятие и установка").
3. Снимаем корпус воздушного фильтра (см. "Воздушный фильтр - снятие и установка").
4. Разъединяем разъем жгута проводов вентилятора охлаждения радиатора.
5. Торцовым ключом на 10 мм с удлинителем отворачиваем две гайки крепления вентилятора охлаждения радиатора с левой стороны.

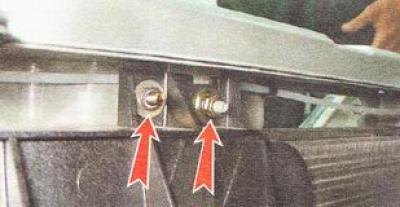

6. Отворачиваем две гайки верхнего крепления вентилятора охлаждения радиатора (одна из них крепит и радиатор).

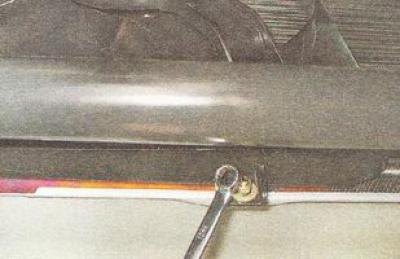

7. Накидным ключом на 10 мм отворачиваем гайку нижнего крепления вентилятора охлаждения радиатора.
8. Ослабив затяжку хомута, снимаем верхний патрубок с радиатора.

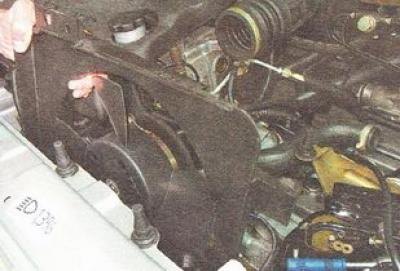

9. Аккуратно извлекаем вентилятор охлаждения радиатора из моторного отсека.
Разборка

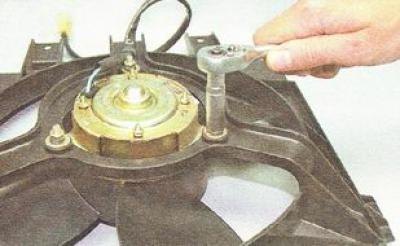

1. Торцовым ключом на 10 мм отворачиваем три гайки крепления вентилятора охлаждения радиатора к кожуху.

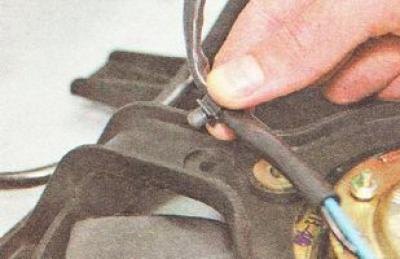

2. Поддев отверткой, отсоединяем жгут проводов от кожуха.
3. Снимаем кожух вентилятора.

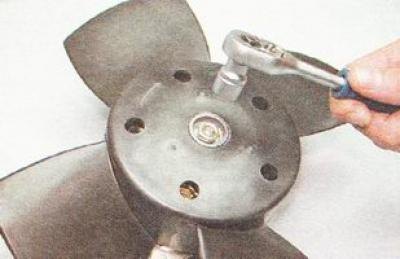

4. Торцовым ключом на 13 мм отворачиваем гайку крепления крыльчатки вентилятора, удерживая крыльчатку рукой.
(Смотрите источник на портале www.Autoinstruction.ru)
5. Снимаем крыльчатку с вала электродвигателя вентилятора охлаждения радиатора.
Сборка

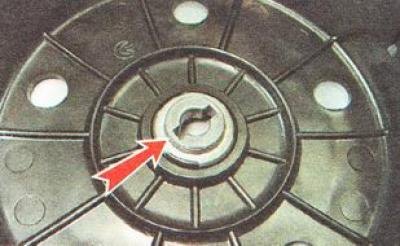

Собираем вентилятор в обратной последовательности. При установке крыльчатки, в ее паз...
...должен войти штифт вала электродвигателя вентилятора.
Установка
Устанавливаем на автомобиль вентилятор охлаждения радиатора и все снятые детали в последовательности, обратной снятию.
