Вентилятор охлаждения блока электроники двигателя [
BMW 7 Series E38
]
Главная
БМВ
7 серия
1994-2001
Электрооборудование
Электрические схемы
0

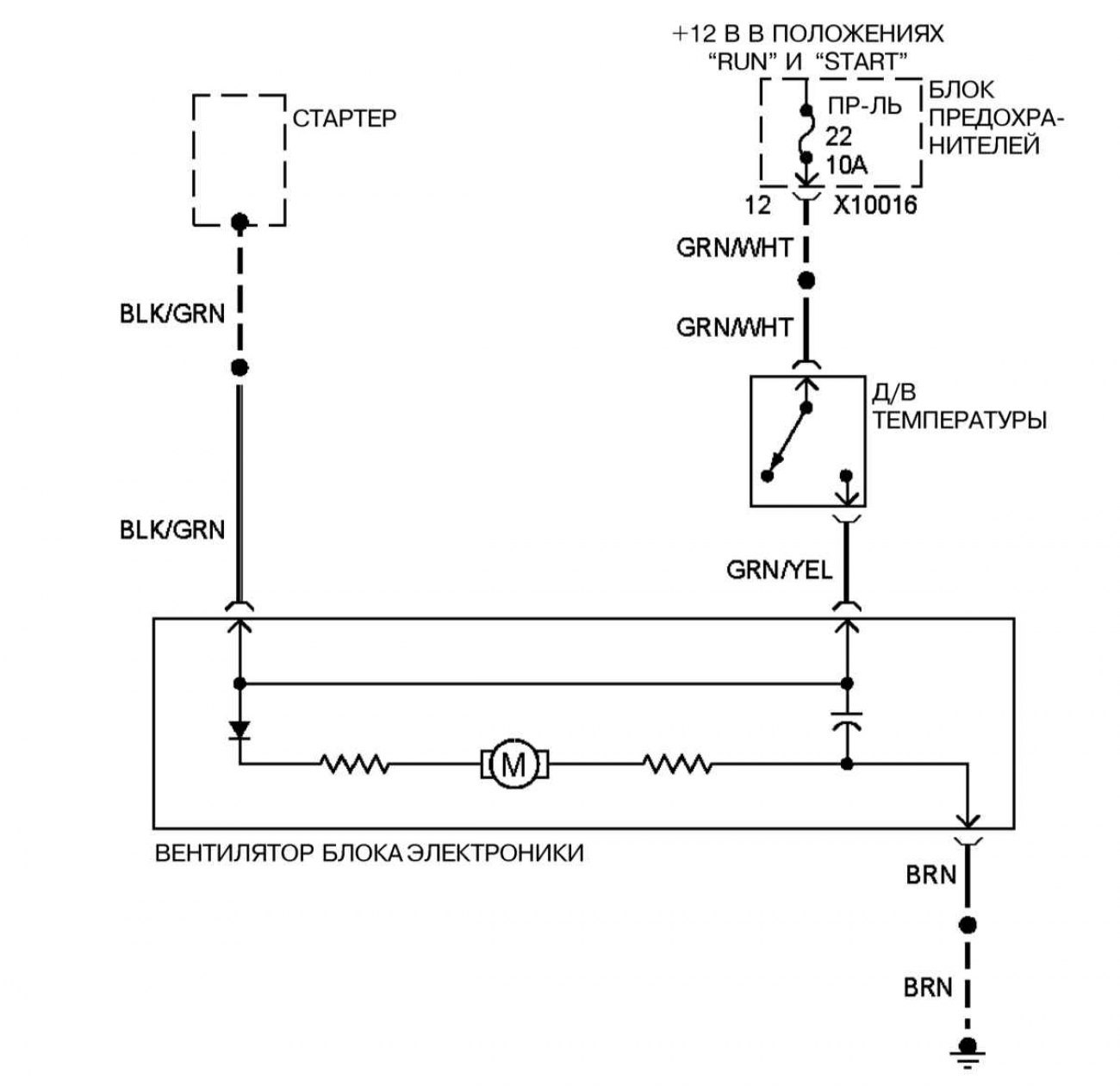

Вентилятор охлаждения блока электроники двигателя
Открыть большую картинку в новой вкладке »
Обозначения к этой электрической схеме
смотрите здесь →
