Внутреннее освещение
Часть 1 из 2
Открыть большую картинку в новой вкладке »
Часть 2 из 2
Открыть большую картинку в новой вкладке »
Обозначения к этой электрической схеме смотрите здесь →
Источник статьи доступен на портале: AutoInstruction

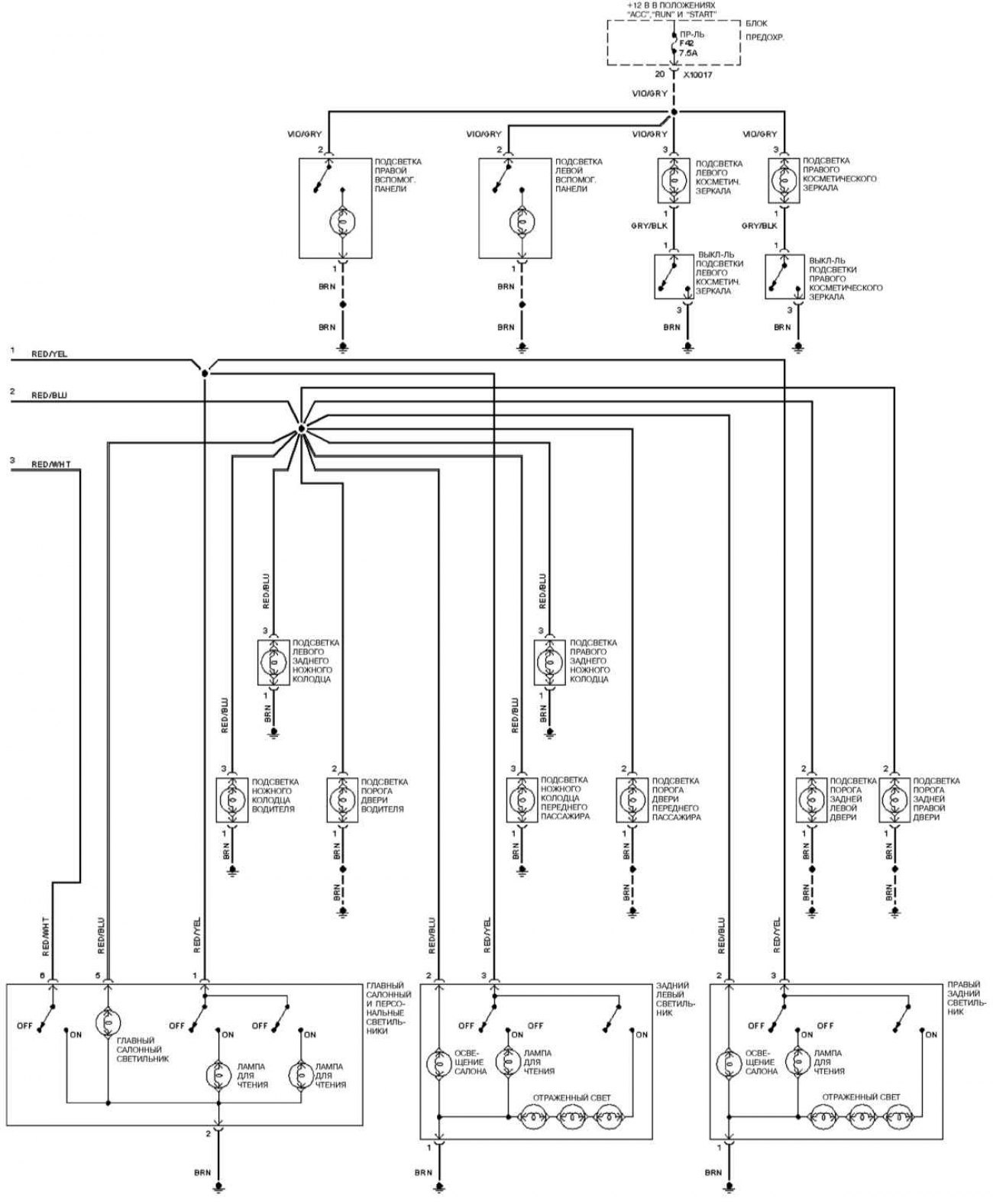

Внутреннее освещение (BMW 7 Series E38)
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Обозначения к этой электрической схеме смотрите здесь →
Источник статьи доступен на портале: AutoInstruction
Статья проверена экспертом: Станислав Зиновьев
