Монтажный блок предохранителей и реле установлен в панели приборов с левой стороны.
Примечание. Предохранители и реле системы управления двигателем установлены в центральной консоли панели приборов.

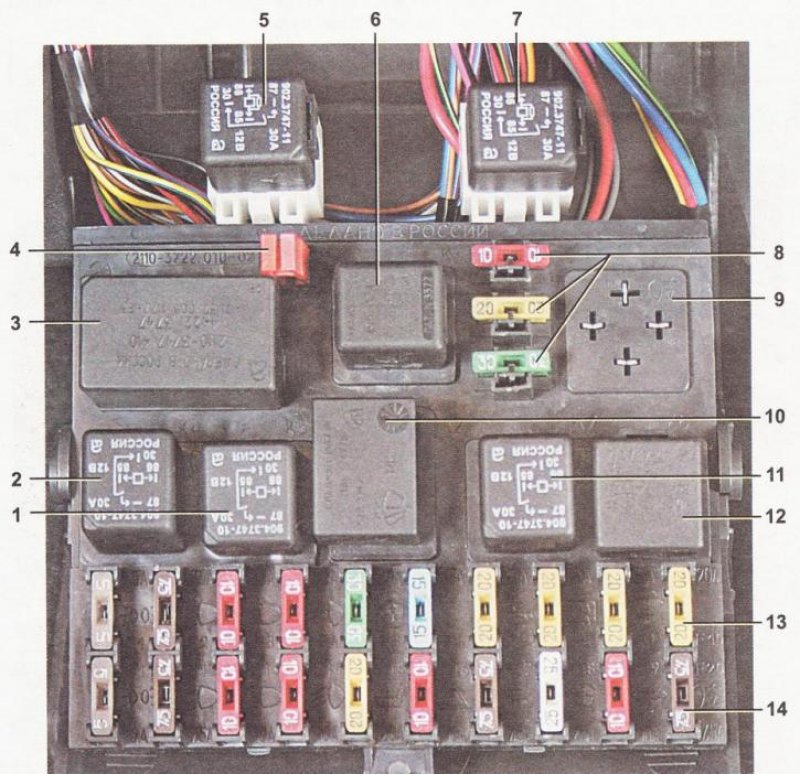

Монтажный блок предохранителей и реле: 1 - реле дальнего света фар (К5); 2 - реле ближнего света фар (К4); 3 - реле контроля и проверки исправности ламп (К1); 4 - пинцет для извлечения предохранителей; 5 - реле включения стеклоподъемников дверей; 6 - реле включения указателей поворота и аварийной сигнализации (КЗ); 7 - реле включения стартера; 8 - запасные предохранители; 9 - место установки реле противотуманных фар; 10 - реле включения стеклоочистителей и стеклоомывателей (К2); 11 - реле включения обогрева заднего стекла (К7); 12 - дополнительное реле (Кб); 13 - верхний ряд предохранителей (F1-F10 установлены по порядку номеров слева направо); 14 - нижний ряд предохранителей (F11-F20 установлены по порядку номеров слева направо)
Примечание 1. На корпусе монтажного блока указаны порядковые номера и номинальный ток предохранителей. Назначение реле и защищаемые предохранителями цепи обозначены условными символами.
Примечание 2. В зависимости от комплектации автомобиля сверху на монтажный блок могут быть установлены реле включения дополнительного оборудования.
Таблица 13.4. Предохранители и защищаемые цепи
| № | А | Защищаемые цепи | № | А | Защищаемые цепи | |
| F1 F2 F3 F4 F5 F6 F7 F8 F9 F10 F11 | 5 7,5 10 10 30 15 20 20 20 20 5 | Лампы освещения номерного знака Лампы освещения приборов Контрольная лампа габаритного света Лампа освещения багажника Лампы габаритного света левого борта Левая фара (ближний свет) Левая фара (дальний свет) Правая противотуманная фара Электропривод стеклоподъемников дверей Розетка переносной лампы Прикуриватель Электровентилятор системы охлаждения Звуковой сигнал Элемент обогрева заднего стекла Реле (контакты) включения обогрева заднего стекла Очистители и омыватели ветрового, заднего стекла и фар Реле (обмотка) включения обогрева заднего стекла Резервный Лампы габаритного света левого борта | F12 F13 F14 F15 F16 F17 F18 F19 F20 | 7,5 10 10 20 10 7,5 25 10 7,5 | Правая фара (ближний свет) Правая фара (дальний свет) Левая противотуманная фара Электрообогрев сидений Блокировка замка багажника Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации Лампа освещения салона Лампа индивидуальной подсветки Лампа подсветки выключателя зажигания Лампы сигнала торможения Часы (или маршрутный компьютер) Лампа освещения вещевого ящика Блок управления отоплением и вентиляцией Блокировка замков дверей (центральный замок) Реле контроля исправности ламп сигнала торможения и габаритного света Указатели поворота с контрольными лампами Лампы света заднего хода Обмотка возбуждения генератора Блок индикации бортовой системы контроля Щиток приборов Лампы задних противотуманных фонарей |
