Снятие и установка блока предохранителей и реле позади комбинации приборов
Отсоединить провод АКБ на массу. Ослабить крепление передней панели так, чтобы её нижнюю часть можно было немного отогнуть на себя. Разблокировать фиксаторы -2- и -4- -стрелки А-. Выдвинуть блок предохранителей и реле -3- на себя -стрелка В- и вывесить вниз. Вывесить электрические провода.

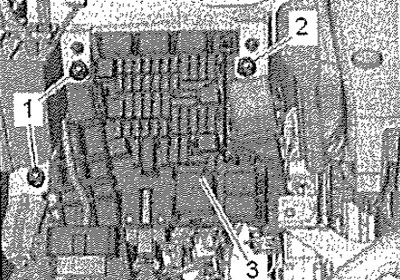

При снятии кронштейна передней панели снять блок предохранителей и реле -3-, затем выкрутить винты -1- и -2- (3 Нм).
Сжать с двух сторон и вынуть фиксатор -5- -стрелка С-. Отсоединить разъём -4- -стрелка С-. Отпереть фиксаторы -1, 2, 3- -стрелки А, В, С-. Выдвинуть блок реле и предохранителей из кронштейна -стрелка D-. Вывесить электрические провода.
При снятии кронштейна передней панели снять блок предохранителей и реле -3-, затем выкрутить винты -1 - и -2- (3 Нм).
Установка
Установка в обратном порядке. Соблюдать порядок выполнения работ при подсоединении АКБ.
Снятие и установка блока предохранителей и реле в моторном отсеке и коммутационного короба (блок предохранителей и реле в моторном отсеке)
Отсоединить провод АКБ на массу. Снять блок управления двигателя и отложить в сторону вместе с подключенными к нему проводами, Отжать фиксаторы -стрелки- и снять крышку коммутационного короба -1-.

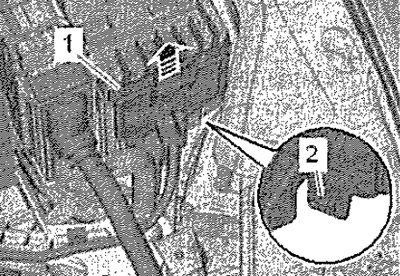

С помощью отвёртки разблокировать фиксатор -2- и выдвинуть переднюю крышку -1- вверх -стрелка-. Высвободить жгут проводов к коммутационному коробу.
Разблокировать фиксаторы -1-, -2- и -4- -стрелка-. Снять блок предохранителей и реле -3- и отложить в сторону.
Если блок реле и предохранителей заменяется целиком, отвернуть гайки -1, 2, 4, 5, 6- и винт -3- и отсоединить электрические провода -стрелка-.
Указание: Перед тем, как устанавливать электрические провода обратно, пометить винтовые соединения.
Открутить гайки -стрелки- (9 Нм) и снять кронштейн блока управления двигателя -1-. Высвободить корпус коммутационного короба -2- из фиксаторов -3- и снять со шпилек движением вверх.
Установка
Установка в обратном порядке. Моменты затяжки для разъемов кабелей; М6 — момент затяжки 6 Нм, М5 — момент затяжки 4,5 Нм. Соблюдать порядок выполнения работ при подсоединении АКБ.
