Снятие
1. Подготавливаем автомобиль к выполнению ремонтных работ.
2. Отсоединяем клемму от отрицательного вывода аккумуляторной батареи.
3. Снимаем декоративную накладку двигателя.
4. Сливаем охлаждающую жидкость из системы охлаждения двигателя.
5. Снимаем дроссельную заслонку.
6. Снимаем стеклоочиститель и снимаем пароотводящий шланг от патрубка радиатора отопителя.
Примечание. Стеклоочиститель можно не снимать, но тогда, для того, чтобы извлечь отопитель необходимо: на двигателе ВАЗ 21124 (1,6i) сместить впускной модуль вперед; на двигателе ВАЗ 2112 (1,5i) снять ресивер.

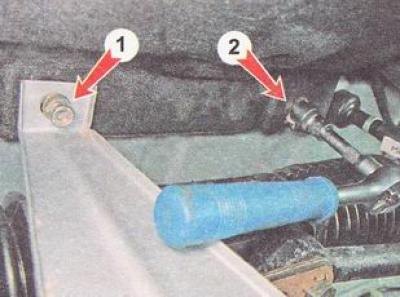

7. Торцовым ключом на 10 мм отворачиваем гайку (1) верхнего крепления защитного экрана и гайку (2) нижнего крепления правой части обшивки моторного отсека.

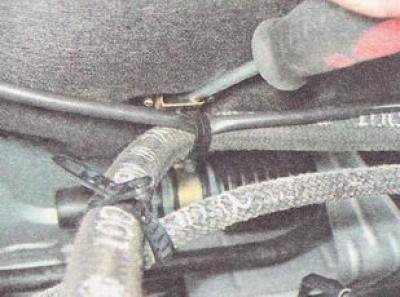

8. Шлицевой отверткой освобождаем держатель шланга вакуумного усилителя тормозов.
Примечание. Следующие три операции выполняются только на автомобилях ВАЗ 2112 с кузовом хэтчбек и ВАЗ 2111 с кузовом универсал.

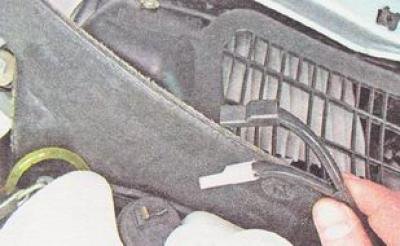

9. Отсоединяем разъемы от выводов электронасоса омывателя заднего стекла.

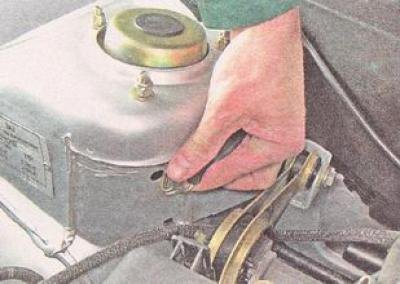

10. Отсоединяем ремень крепления бачка стеклоомывателя.

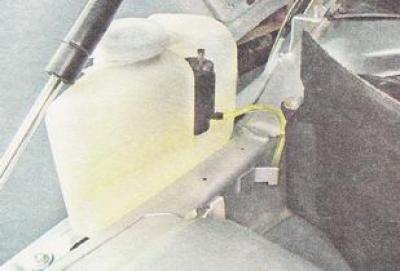

11. Извлекаем бачок стеклоомывателя и, отсоединив от его электронасоса трубки, снимаем. Если в бачке много омывающей жидкости, не отсоединяя трубки, отставляем его на переднее крыло.

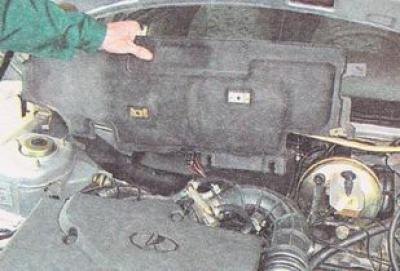

12. Снимаем правую часть обивки моторного отсека.

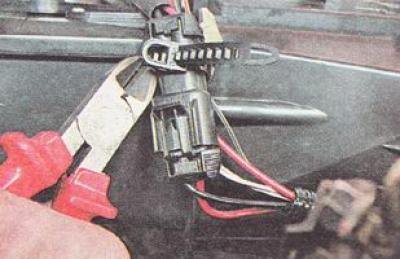

13. Кусачками разрезаем хомут крепления жгута проводов отопителя.

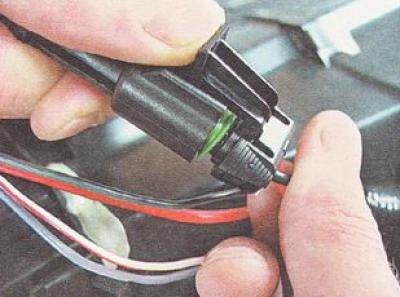

14. Отжав фиксатор, разъединяем разъемы электровентилятора отопителя.
15. Отсоединяем разъем проводов от дополнительного резистора отопителя.

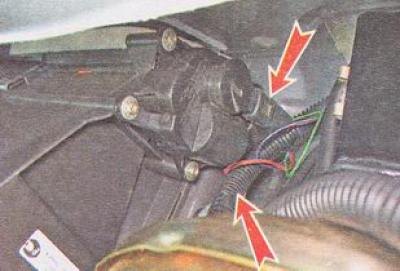

16. Разъединяем два разъема электропривода заслонки отопителя смешивания воздуха и датчика положения заслонки.
[Источник статьи доступен на портале: AutoInstruction]
Предупреждение. Если шланги радиатора отопителя «прикипели» к хрупким пластмассовым патрубкам радиатора, то, для того, чтобы не повредить радиатор, лучше отрежьте старые шланги и при сборке установите новые. Стоимость шлангов значительно ниже стоимости радиатора отопителя.

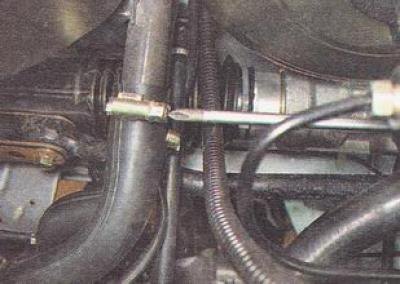

17. Крестовой отверткой ослабляем затяжку хомута верхнего шланга радиатора отопителя и снимаем шланг с патрубка радиатора.
18. Таким же способом отсоединяем нижний шланг радиатора отопителя.

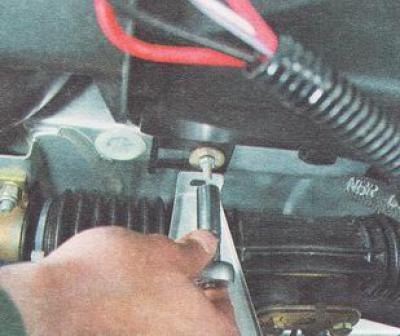

19. Торцовым ключом с глубокой головкой на 10 мм отворачиваем гайку правого нижнего крепления отопителя.

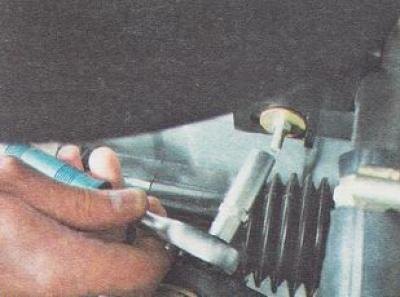

20. Этим же ключом отворачиваем гайку левого нижнего крепления отопителя.

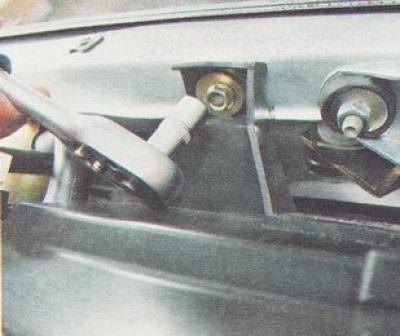

21. Торцовым ключом на 8 мм отворачиваем саморез верхнего крепления отопителя.

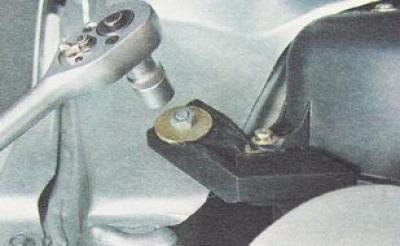

22. Торцовым ключом на 10 мм отворачиваем гайку правого крепления отопителя.
Предупреждение. Выполняя следующую операцию, будьте осторожны, так как в радиаторе отопителя всегда остается небольшое количество охлаждающей жидкости. Не допускайте попадания жидкости на кожу.

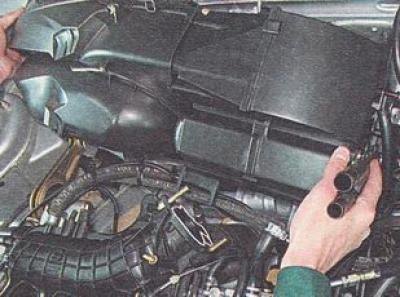

23. Выдвигаем корпус отопителя вперед и вверх и снимаем его с автомобиля.
Примечание. Если нет необходимости, не разъединяйте детали корпуса отопителя.
Установка
Устанавливаем на автомобиль отопитель салона и все ранее снятые детали в обратной последовательности. После установки отопителя заполняем систему охлаждения двигателя жидкостью.
