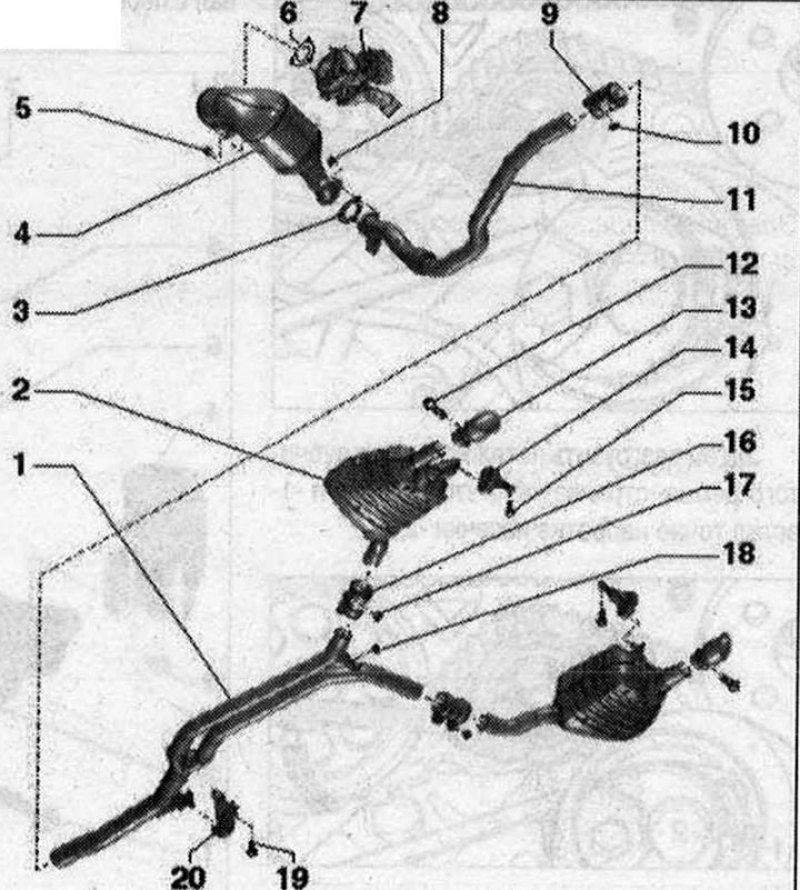

Глушитель 1. Y-образная труба: на заводе устанавливается как одна деталь с задними глушителями в случае ремонта заменяется отдельно; место разреза между тройником и задним глушителем; выровнять систему выпуска ОГ без механических напряжений; 2. Дополнительный глушитель: в заводской компл. узел с тройником и выпускной трубой глушителя; в случае ремонта тройника, доп. глушитель и выпускная труба заменяются по отдельности; выровнять систему выпуска ОГ без механических напряжений; 3. Прокладка: заменить; 4. Сажевый фильтр: с катализатором; с напорной магистралью датчика давления ОГ 1 -G450-; после замены провести "адаптацию" через "Ведомые функции"; 5. Гайка: заменить; смазать термостойкой пастой; 23 Н·м; 6. Прокладка: заменить; 7. Турбонагнетатель; 8. Гайка: заменить; 23 Н·м; 9. Двойной хомут, передний: перед затяжкой выровнять систему выпуска ОГ без механических напряжений; затянуть соединения равномерно; 10/17. Гайка: 23 Н·м; 11. Приемная труба: с разъемным элементом; разъемный элемент нельзя изгибать более чем на 10° - опасность повреждения; защитить от ударов и толчков; систему выпуска ОГ с местом разреза выровнять свободно; 12/14. Болт: 23 Н·м; 13. Выпускная труба: на заводе устанавливается с основным глушителем в виде 1 детали; при ремонте заменять отдельно; 15. Подвесное крепление: при повреждении заменить; проверить предварительное натяжение; 16. Задний зажимной хомут: для замены тройника основного глушителя по отдельности; перед затяжкой выровнять систему выпуска ОГ без механических напряжений; затянуть соединения равномерно; 18. Гайка: заменить; 23 Н·м; 19. Болт; 20. Подвесное крепление: при повреждении заменить; проверить предварительное натяжение

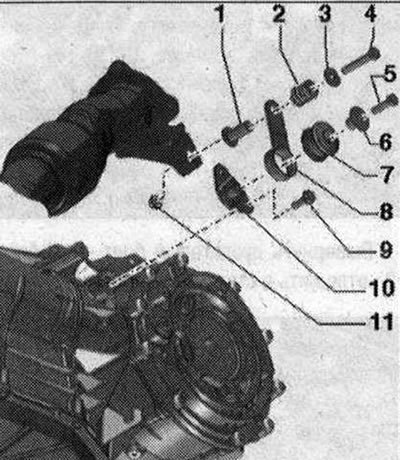

Компоненты подвески приемной трубы 1/6. Распорная втулка; 2. Нажимная пружина; 3. Подкладная шайба 4/5/9. Болт, 23 Н·м; 7. Буфер; 8. Накладка; 10. Кронштейн; 11. Гайка

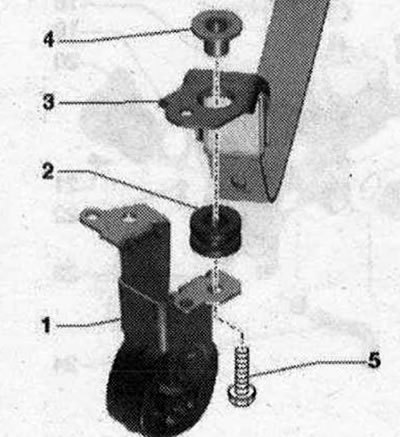

Элементы передней подвески системы выпуска ОГ 1. Подвесное крепление; 2. Буфер; 3. Стяжной хомут; 4. Распорная втулка; 5. Болт, 20 Н·м
Снятие сажевого фильтра

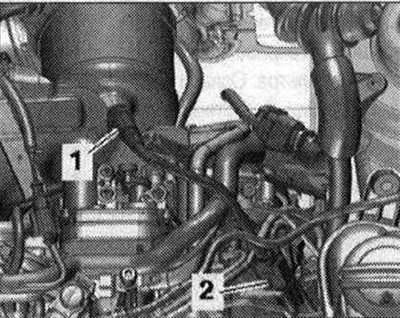

Снять растяжку. Снять переднюю стенку водоотводящего короба. Снять выхлопную трубу. Извлечь разъем -2- из кронштейна и разъединить его. -Поз. 1- не учитывать.

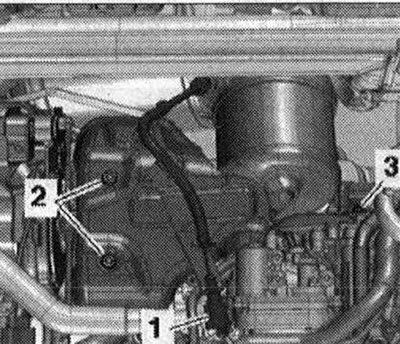

Высвободить и отсоединить штекерный разъем -1- датчика температуры ОГ 3 -G495-. Вывернуть болты -2- и -3-. Снять теплоизоляционный экран турбонагнетателя.

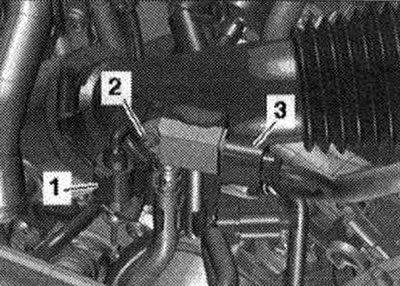

Отсоединить штекерные разъемы.
- 1. Для датчика температуры ОГ 4 -G648-
- 3. Для датчика давления 1 для ОГ -G450-

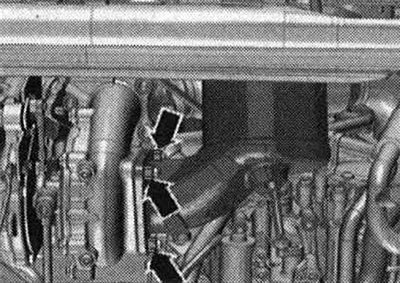

Вывернуть болт -2- и извлечь датчик давления 1 ОГ -G450-. Отвернуть гайки -стрелки- и снять сажевый фильтр.
Установка
Установка в обратном порядке. Заменить прокладки и самоконтрящиеся гайки. При установке все кабельные стяжки следует расположить на прежних местах. Установить теплозащитный экран турбонагнетателя. Установить приемную трубу. Установить переднюю стенку водоотводящего короба. Установить растяжку. После замены сажевого фильтра выполнить функцию "Адаптация" в режиме "Ведомые функции".
