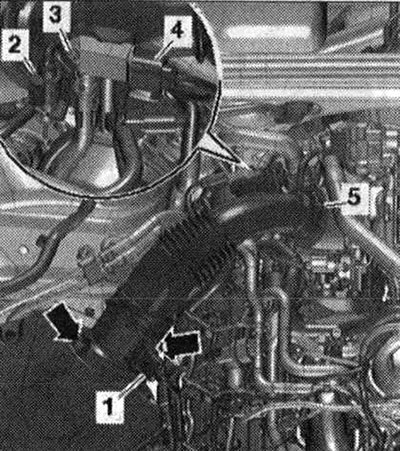

Отсоединить штекерный разъем -1- расходомера воздуха -G70-. Выкрутить болт -3-и освободить датчик давления 1 ОГ -G450--поз. 4- на трубе воздуховода. Освободить эл. разъем -2- датчика температуры ОГ 3 для 1 ряда цилиндров -G496- на трубе воздуховода. Снять шланг воздуховода с расходомером воздуха -G70-, для этого ослабить шланговый хомут -5- и открыть стяжные зажимы -стрелки-.

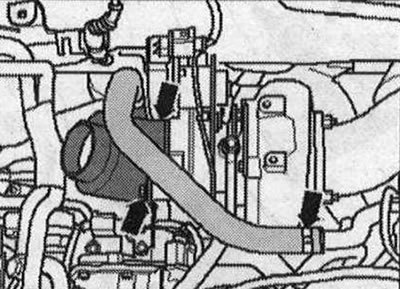

Вывернуть болты -левые стрелки-, снять воздуховодный шланг -правая стрелка- и снять всасывающий патрубок с воздуховодным шлангом.

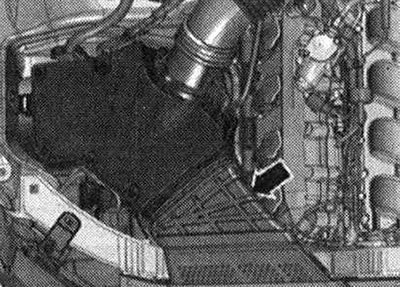

Снять воздуховод -стрелка-.

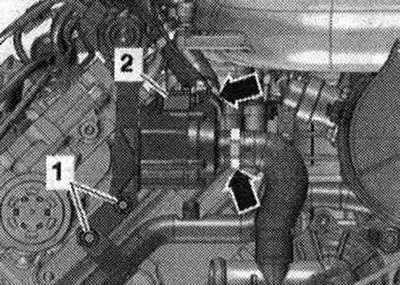

Отсоединить штекерный разъем -2- насоса радиатора системы рециркуляции ОГ -V400-. Вывернуть болты -1-.

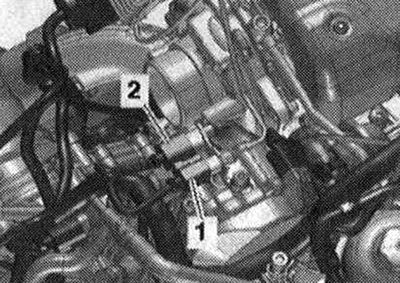

Извлечь оба штекерных разъема -1 и 2-из кронштейна.

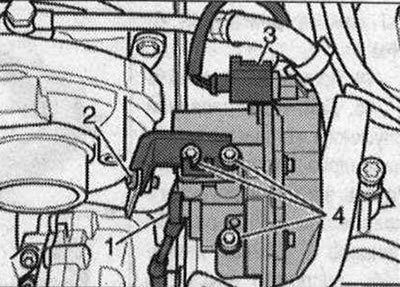

Отсоединить эл. разъем -3- на двигателе заслонки впускного коллектора -V157-. Вывернуть болты -4-. Поз. -2- не устанавливается. Отсоединить эл. разъемы свечей накаливания цилиндров 1,2,3. Отжать в сторону жгут эл. проводов.

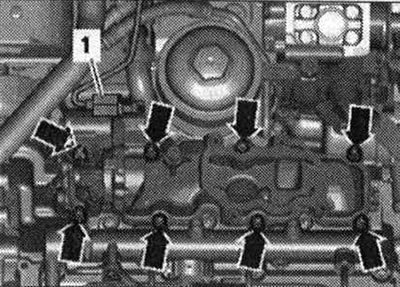

Вывернуть болты -стрелки-. Отжать трубку ОЖ в сторону и снять нижнюю часть правого впускного коллектора. -Поз. 1- не учитывать. Впускные каналы ГБЦ следует закрыть чистой ветошью.
Установка
Установка в обратном порядке. Заменить прокладки. Установить верхнюю часть впускного коллектора. Установить магистрали высокого давления. Провести проверку герметичности топл. системы.
