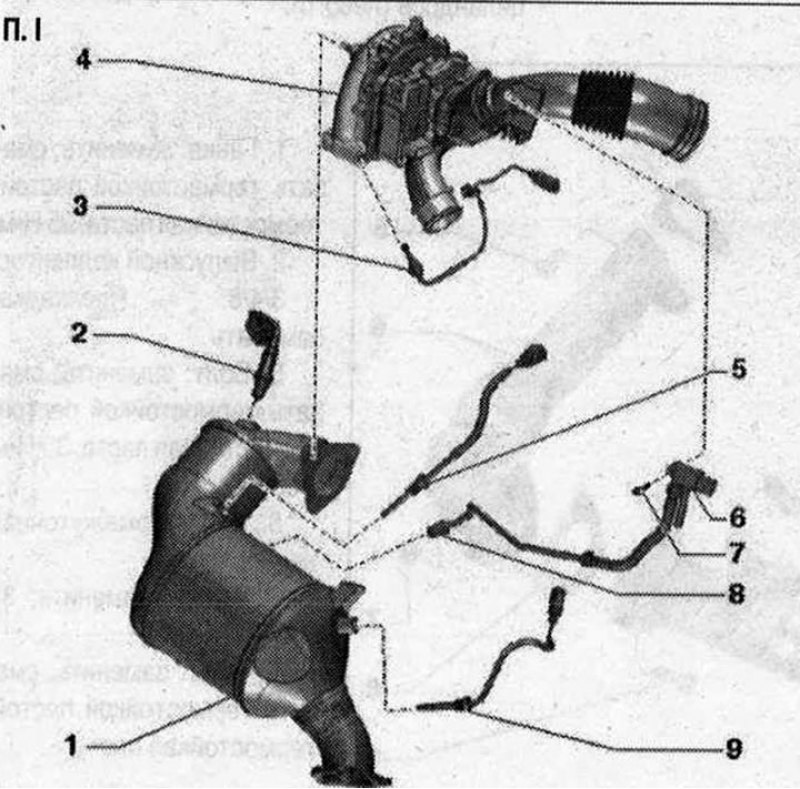

Датчик температуры ОГ. I 1. Сажевый фильтр; 2. Лямбда-зонд -G39- с нагревательным элементом лямбда-зонда -Z19-; 3. Датчик 1 температуры ОГ -G235-: смазать термостойкой пастой; 45 Н·м; 4. Турбонагнетатель; 5. Датчик 3 температуры ОГ -G495-; 6. Датчик давления 1 ОГ -G450-: смазать термостойкой пастой; 7. Болт; 8. Напорная магистраль датчика 1 давления ОГ -G450-: установить в сажевый фильтр, закрепить в кронштейне и затянуть болты; 23 Н·м; 9. Датчик 4 температуры ОГ -G648-: смазать термостойкой пастой; 45 Н·м

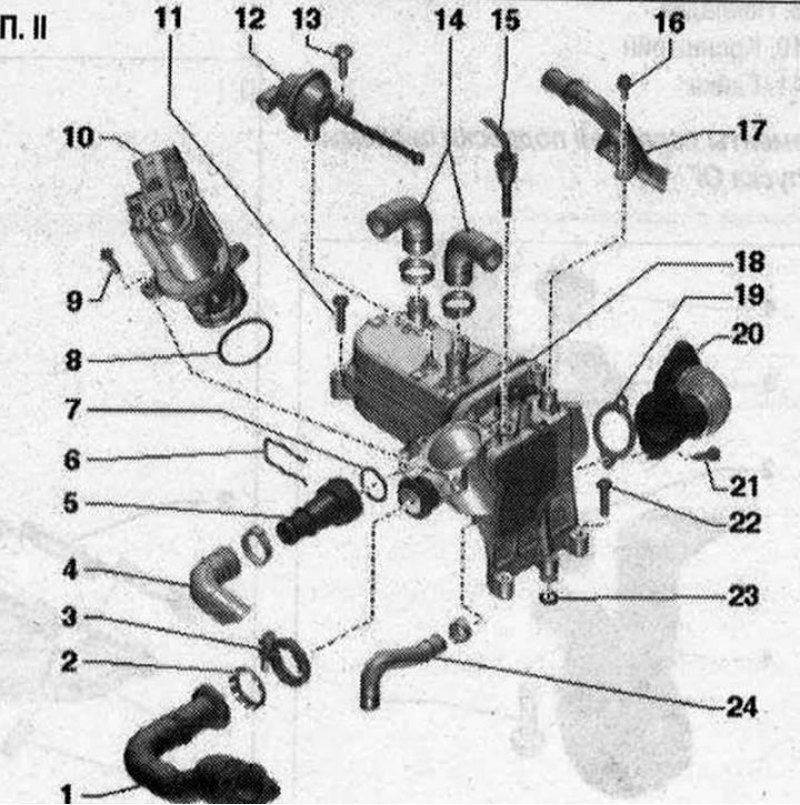

Детали и узлы системы рециркуляции ОГ. II 1. Соединительная трубка системы рециркуляции ОГ; 2. Уплотнительная шайба: заменить; 3. Хомут; монтажное положение: как изображено на рисунке; 9 Н·м; 4. Шланг системы охлаждения; 5. Соединительный штуцер с термостатом системы рециркуляции ОГ; 6. Крепежная скоба; 7/8. Уплотн. кольцо: заменить; 9/11/13/16/22. Болт: 9 Н·м; 10. Серводвигатель системы рециркуляции ОГ -V338-: с потенциометром системы рециркуляции ОГ -G212-; 12. Вакуумный резервуар для переключения системы рециркуляции ОГ; 14. Шланги ОЖ; 15. Датчик температуры системы рециркуляции ОГ -G98-; 17. Патрубок вентиляции картера двигателя; 18. Радиатор системы рециркуляции ОГ: с переключающим клапаном охладителя системы рециркуляции ОГ; 19. Прокладка: заменить; 20. Соединительная трубка системы рециркуляции ОГ; 21. Болт; 23. Уплотн. кольцо: заменить; 24. Шланг системы охлаждения
Снятие радиатора рециркуляции ОГ

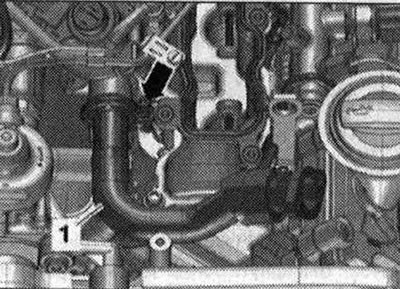

Слить ОЖ. Снять сажевый фильтр. Снять левую верхнюю трубку ОЖ. Снять трубку ОЖ справа сверху. Снять корпус масляного фильтра. Ослабить хомут -стрелка- и снять трубку -1- системы рециркуляции ОГ

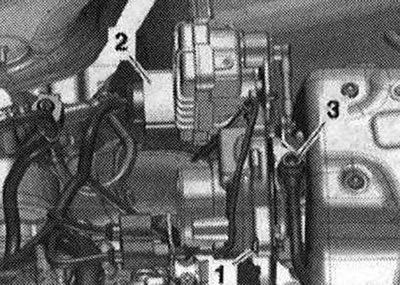

Вывернуть болт -1- и пустотелый болт -3-, отложить в сторону подающую масляную магистраль. -Поз. 2- не учитывать.

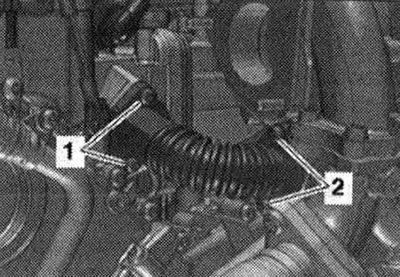

Отвернуть болты -1 - и -2-, снять трубку системы рециркуляции ОГ.

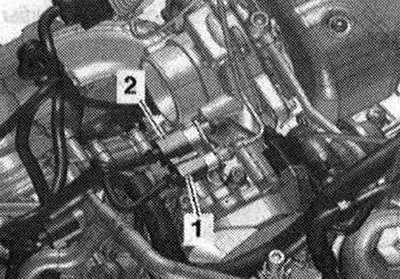

Вынуть из кронштейна штекерный разъем -2- (оранжевый) датчика температуры в системе рециркуляции ОГ -G98- из кронштейна и отсоединить разъем. -Поз. 1- не учитывать.

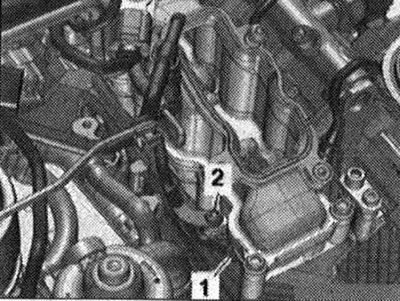

Вывернуть пустотелый болт -1- и болт -2-, отложить в сторону магистраль ОЖ.

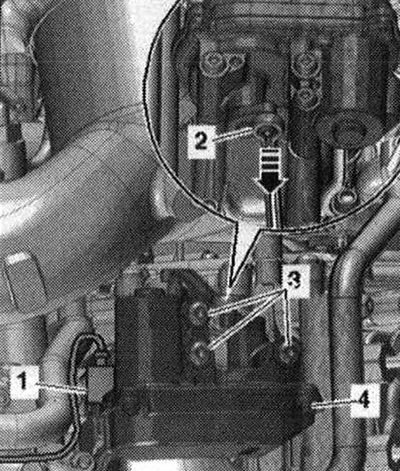

Отсоединить эл. разъем -1-. Осторожно отжать систему тяг -2- от шаровой цапфы -стрелка-. Отвернуть болты -3- и снять электродвигатель привода заслонки впускного коллектора 2 -V275- -поз. 4-. Повторить весь процесс выполнения работ с другой стороны а/м.

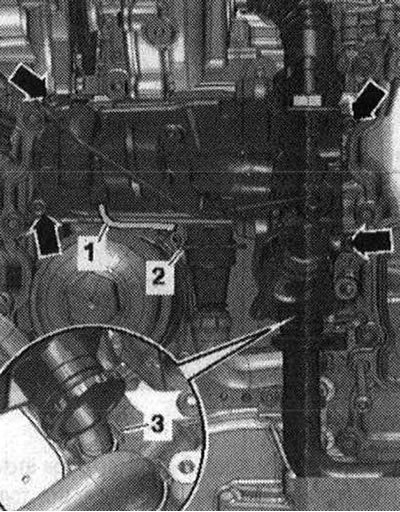

Снять вакуумный шланг -1 -. Снять шланг ОЖ, для этого разжать крепежную скобу -2-. Снять шланг ОЖ, ослабив шланговый хомут -3-. Отвернуть болты -стрелки- и снять радиатор системы рециркуляции ОГ с блока цилиндров по направлению вверх
Установка
Установка в обратном порядке. Заменить прокладки и уплотн. кольца. Все шланговые соединения закрепить шланговыми хомутами соответствующей серии. Установить электродвигатели привода заслонки впускного коллектора. Установить магистраль ОЖ. Установить корпус масляного фильтра. Установить трубку ОЖ справа сверху. Установить левую верхнюю трубку ОЖ. Установить сажевый фильтр. Залить ОЖ.
