Детали и узлы системы рециркуляции отработавших газов (Volkswagen Caddy 3 «2K»)

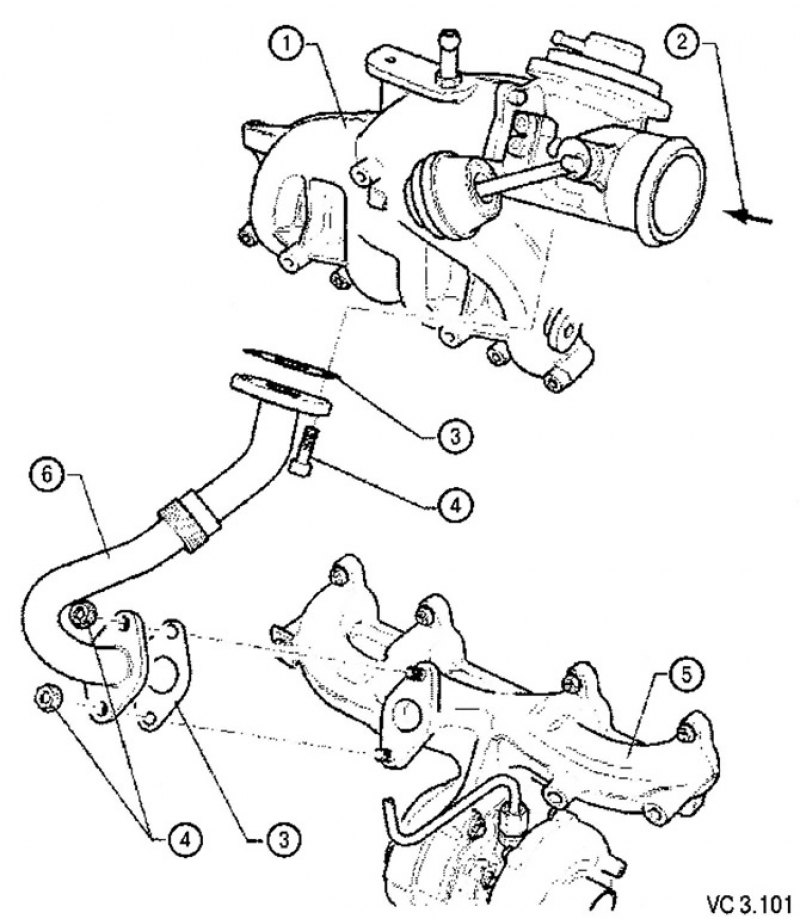

Перечень деталей и узлов с замечаниями по выполнению монтажных работ к рисунку VC3.101:
1. Впускной коллектор с клапаном рециркуляции ОГ и воздушной заслонкой.
- затянуть болты крепления моментом 22 Нм.
2. От интеркулера.
3. Прокладка:
- при сборке заменить новой.
4. Винткрепленияфланцасоединительной трубки: 22 Нм.
5. Выпускной коллектор.
6. Соединительная трубка.

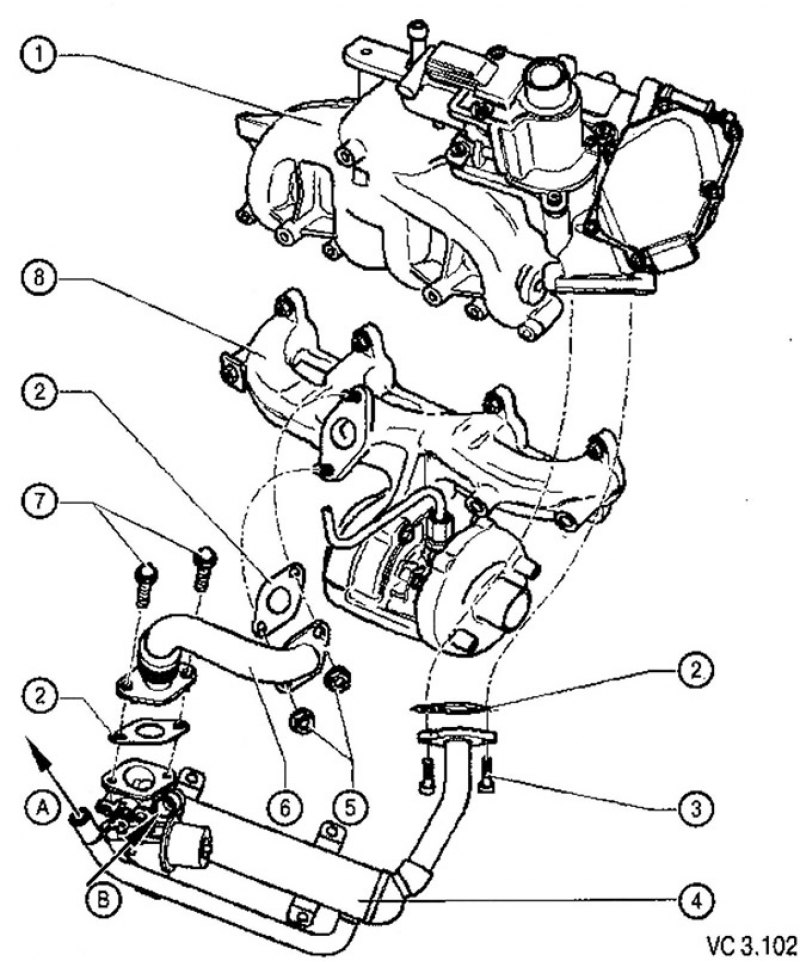

Перечень деталей и узлов с замечаниями по выполнению монтажных работ к рисунку VC3.102:
1. Впускной коллектор:
- с клапаном рециркуляции ОГ (N18) и электродвигателем привода воздушной заслонки (V157).
2. Прокладка:
- при сборке заменить новой.
3. Винты крепления фланца теплообменника: 22 Нм.
4. Теплообменник системы рециркуляции ОГ с вакуумным приводом и клапаном обходного канала:
- заменяется только а сборе с радиатором системы рециркуляции ОГ;
- управляется по вакуумной магистрали переключающим клапаном радиатора системы рециркуляции ОГ (N345).
5. Гайки крепления фланца соединительной трубки: 22 Нм.
6. Соединительная трубка
7. Винты крепления фланца соединительной трубки: 22 Нм.
8. Выпускной коллектор.
A. К штуцеру шланга системы охлаждения.
B. От заднего патрубка системы охлаждения.
