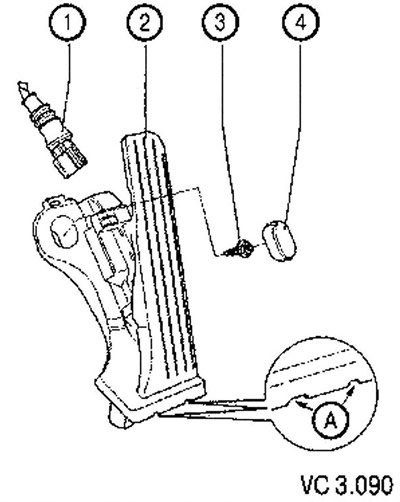

Перечень узлов и деталей модуля педали акселератора к рисунку VC3.090:
1. Разъем черный, 6-контактный.
2. Датчик положения педали- акселератора (G79):
- не регулируется;
- датчик положения педали акселератора передает блоку управления двигателя данные о желаемой мощности двигателя;
- для снятия разблокировать с помощью съемника;
- (А) пазы для съемника.
3. Винт: 10 Нм.
4. Колпачок.
Снятие

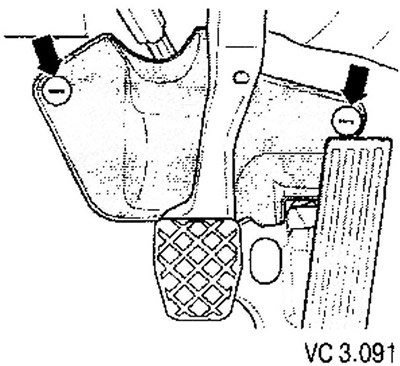

1. Перед снятием модуля педали акселератора демонтировать накладку в пространстве для ног. открутив для этого пластиковые гайки (стрелки).
2. При помощи отвертки поддеть и снять колпачок.
3. Выкрутить винт.
4. Разблокировать модуль педали акселератора.

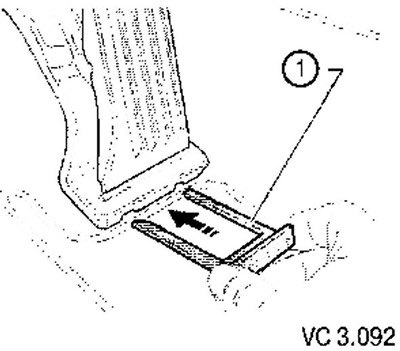

5. Для снятия модуля педали акселератора вставить в предусмотренные для этого отверстия съемник (1).
6. Отсоединить электрический разъем и отсоединить направляющую жгута проводов на модуле педали акселератора.
Установка
Установка осуществляется в обратной последовательности, при этом необходимо выполнить следующие действия.

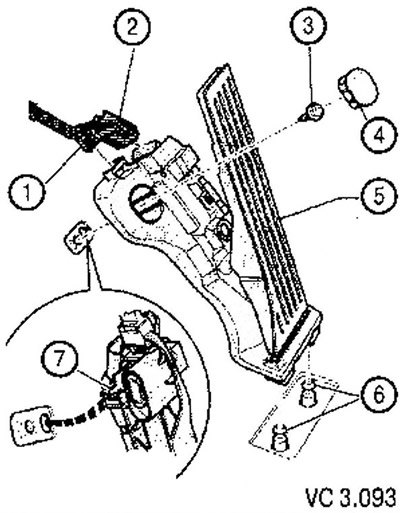

1. Подсоединить направляющую жгута проводов (1) и электрический разъем (2) к модулю педали акселератора. Нажав на модуль, зафиксировать его на пальцах крепления (8).
2. Установить штифт (7) в отверстие пола.
3. Закрепить модуль педали акселератора винтом(1), момент затяжки: 10 Нм.
4. Установить колпачок (1).
5. Установить накладку рулевой колонки.
