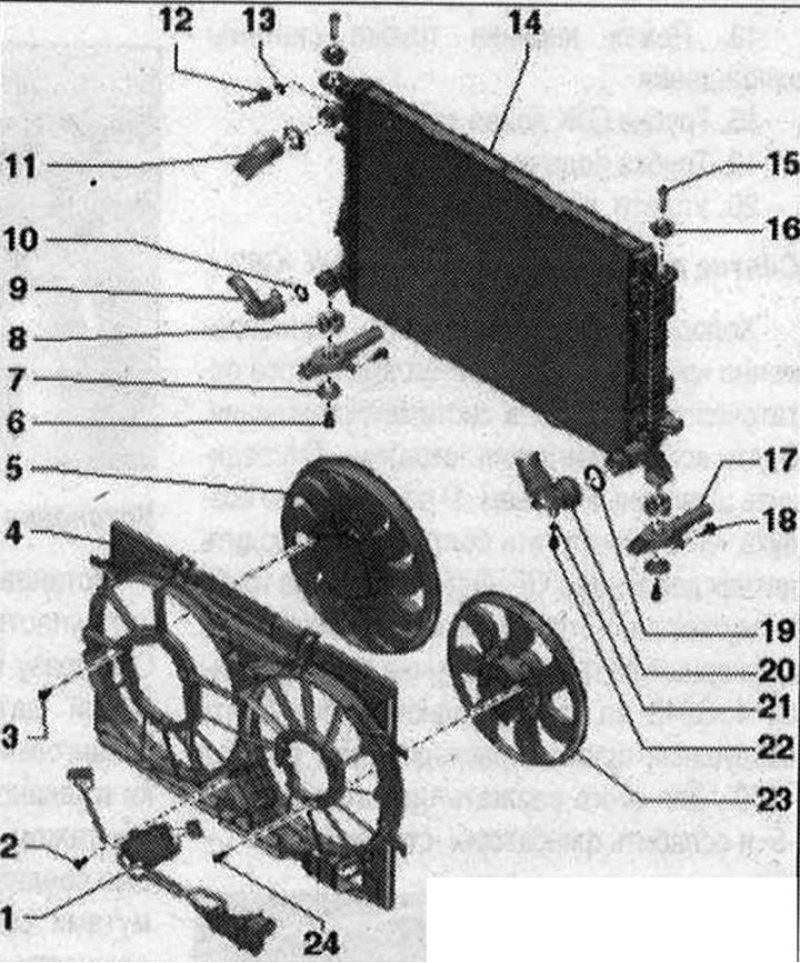

Радиатор и вентилятор радиатора 1. Б/у вентиляторов радиатора -J293-; 2. Болт: 2,5 Н·м; 3/24. Болт: 5 Н·м; 4. Рамка вентиляторов; 5. Вентилятор радиатора -V7-: со встроенным и отдельным б/у вентилятора радиатора -J293-; 6. Болт: 4,5 Н·м; 7. Подкладка; 8. Резиновая опора: для радиатора; 9. Шланг системы охлаждения: для снятия разжать скобу; подсоединить к радиатору; 10/13/19/21. Уплотн. кольцо: заменить; 11. Шланг системы охлаждения: от головки цилиндров; 12. Шланг системы охлаждения: к расшир. бачку; 14. Радиатор: после замены слить старую и залить новую ОЖ; 15. Стопорный болт: разблокировать отверткой и снять; 16. Резиновый буфер; 17. Консоль радиатора; 18. Болт: 5,5 Н·м; 20. Шланг системы охлаждения: для снятия разжать скобу; подсоединить к радиатору; 22. Резьбовая пробка сливного отверстия; 23. Вентилятор радиатора 2-V177-

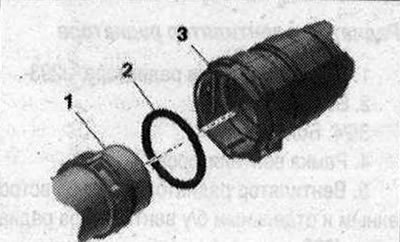

Подсоединение шланга ОЖ штуцерными разъемами
Убрать старое уплотн. кольцо -2- из шланга ОЖ -3-. Смочить новое уплотн. кольцо ОЖ и вставить в шланг ОЖ. Надеть шланг ОЖ на трубку ОЖ -1- до щелчка. Еще раз вдавить шланг ОЖ и потянуть за шланг, чтобы убедиться в правильности фиксации соединительной муфты.
